Před prvním použitím přístroje si přečtěte tento překlad původního návodu k používání a přiložené bezpečnostní pokyny. Řiďte se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

• V případě nedodržování návodu k použití a bezpečnostních pokynů mohou vzniknout škody na přístroji a nebezpečí pro obsluhu a další osoby.

• Škody vzniklé při přepravě ihned oznamte prodejci.

• Při vybalení zkontrolujte obsah balení, zda nechybí příslušenství a zda není obsah poškozený. Objem dodávky viz ilustrace A.

• Od provozní nadmořské výšky přibližně 800 m n.m. prosím kontaktujte svého prodejce a přizpůsobte nastavení hořáku nadmořské výšce a sníženému obsahu kyslíku.

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH

Motorový olej, topný olej, nafta a benzín se nesmějí dostat do okolního prostředí. Chraňte půdu a provádějte ekologickou likvidaci použitého oleje.

• Ovládací prvky pro čisticí proces jsou žluté.

• Ovládací prvky pro údržbu a servis jsou světle šedé.

Přístroj používejte pouze k čištění, např. strojů, vozidel, budov, nářadí, fasád, teras a zahradního náčiní.

Pro zásobování vodou platí následující mezní hodnoty:

• Hodnota pH: 6,5–9,5

• Elektrická vodivost: vodivost čerstvé vody + 1 200 µS/cm, maximální vodivost 2 000 µS/cm

• Usaditelné látky (objem vzorku 1 l, doba usazování 30 minut): < 0,5 mg/l

• Odfiltrovatelné látky: < 50 mg/l, žádné abrazivní látky

• Uhlovodíky: < 20 mg/l

• Chlorid: < 300 mg/l

• Síran: < 240 mg/l

• Vápník: < 200 mg/l

• Celková tvrdost: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Železo: < 0,5 mg/l

• Mangan: < 0,05 mg/l

• Měď: < 2 mg/l

• Aktivní chlór: < 0,3 mg/l

• Bez nepříjemného zápachu

Pro zařízení platí následující bezpečnostní pokyny:

• Dodržujte příslušné vnitrostátní zákonné předpisy pro vysokotlaké čističe.

• Dodržujte příslušné vnitrostátní zákonné předpisy v oblasti protiúrazové prevence. Vysokotlaký čistič je třeba pravidelně kontrolovat a výsledek zkoušky písemně zaznamenat.

• Upozorňujeme, že ohřívač přístroje je spalovací zařízení. Spalovací zařízení musí být pravidelně kontrolována podle příslušných vnitrostátních předpisů.

• V souladu s platnými vnitrostátními předpisy musí být toto zařízení nejprve pověřeno kvalifikovanou osobou pro profesionální použití. Společnost KÄRCHER pro vás toto počáteční uvedení do provozu již provedla a zdokumentovala. Související dokumentaci lze získat na vyžádání u partnera společnosti KÄRCHER. Při vyžádání dokumentace mějte prosím připraveno číslo a výrobní číslo přístroje.

• Rádi bychom zdůraznili, že přístroj musí být zkontrolován kvalifikovanou osobou v souladu s platnými národními předpisy. Za tímto účelem se obraťte na pobočku společnosti KÄRCHER.

• Na přístroji ani příslušenství nesmějí být prováděny žádné úpravy.

Bezpečnostní zařízení slouží k ochraně uživatele a není dovoleno vyřazovat je z provozu ani obcházet jejich funkci.

• Při snižování objemu vody na hlavici čerpadla nebo pomocí regulace tlaku/množství na vysokotlaké pistoli se otevře přepouštěcí ventil a část vody odtéká zpět na stranu sání čerpadla.

• Pokud se vysokotlaká pistole zavře, takže veškerá voda proudí zpět na stranu sání čerpadla, tlakový spínač na přepouštěcím ventilu čerpadlo vypne.

• Pokud se vysokotlaká pistole znovu otevře, tlakový spínač na hlavě válce čerpadlo zase zapne.

• Přepouštěcí ventil byl ve výrobním závodě nastaven a zaplombován. Nastavení provádí pouze zákaznický servis.

• Bezpečnostní ventil se otevře, když je přepouštěcí ventil v nebo tlakový spínač vadný.

• Bezpečnostní ventil byl ve výrobním závodě nastaven a zaplombován. Nastavení provádí pouze zákaznický servis.

Zajištění proti nedostatku vody brání zapnutí hořáku v případě nedostatku vody.

Omezovač teploty spalin vypne přístroj při dosažení příliš vysoké teploty spalin.

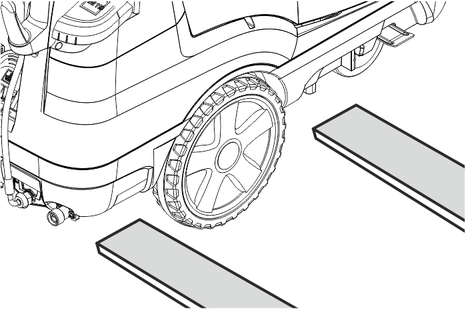

1. Zajistěte parkovací brzdu.

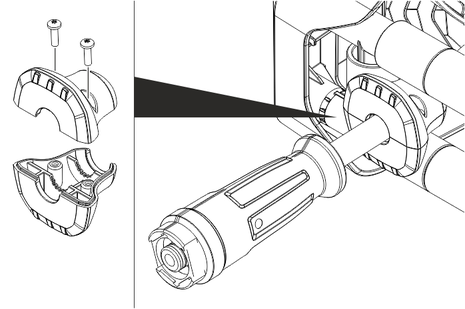

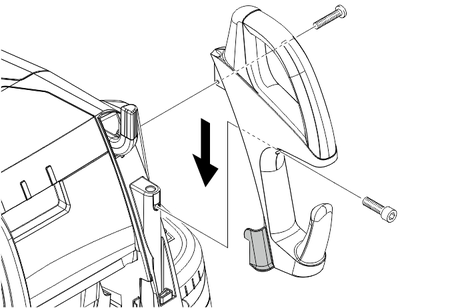

1. Namontujte madlo a dodržujte utahovací moment šroubů (6,5-7,0 Nm).

   ---

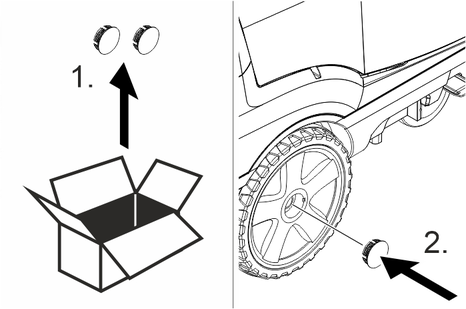

1. Upevněte poklice na kola.

   ---

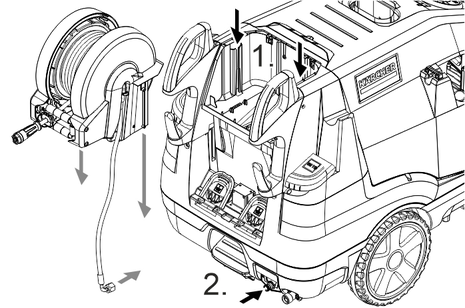

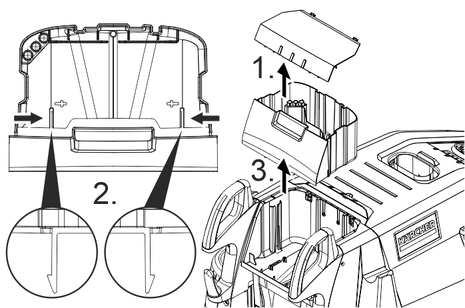

1. Vyklopte víko odkládací schránky svisle nahoru a vyjměte jej.

   ---



2. Ukazováčkem odemkněte odkládací schránku u 2 otvorů a vytáhněte jej směrem nahoru.

3. Vložte hadicový buben do dvou vodicích kolejnic, nechte jej pomalu sklouznout dolů a zajistěte jej na místě.

   ---

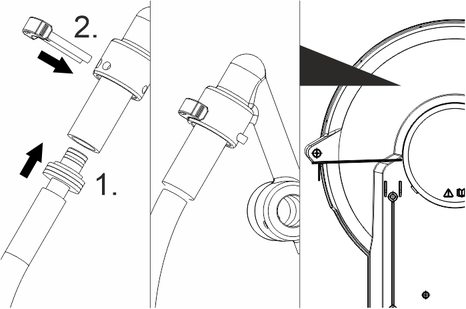

4. Připojovací hadicový buben namontujte na vysokotlakou přípojku přístroje.

Přístroj s ANTI!Twist: Připojte žlutou přípojku vysokotlaké hadice k vysokotlaké pistoli.

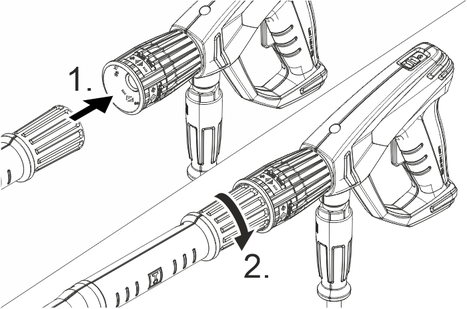

1. Pracovní nástavec spojte s vysokotlakou pistolí a pevně rukou utáhněte (EASY!Lock).

   ---



2. Vysokotlakou trysku nasaďte na pracovní nástavec.

3. Namontujte převlečnou matici a rukou ji utáhněte (EASY!Lock).

4. Přístroj bez hadicového bubnu: Vysokotlakou hadici spojte s vysokotlakou pistolí a vysokotlakou přípojkou přístroje a utáhněte rukou (EASY!Lock).

5. Přístroj s hadicovým bubnem: Vysokotlakou hadici spojte s vysokotlakou pistolí a utáhněte rukou (EASY!Lock).

   POZOR

   Navinutá vysokotlaká hadice

   Nebezpečí poškození

   Před zahájením provozu vysokotlakou hadici úplně odviňte.

1. Zjistěte místní tvrdost vody u místní dodavatelské společnosti nebo pomocí tvrdoměru (objednací číslo 6.768-004.0).

• Systémová péče zabraňuje s vysokou účinností zavápnění topné spirály při provozu s vápenatou vodou z vodovodního řádu. Přidává se po kapkách k přívodu do nádrže s plovákem.

• Dávka je ve výrobě nastavena na střední tvrdost vody.

1. Doplňte systémovou péči.

1. Otevřete uzávěr nádrže.

2. Doplňte palivo.

3. Zavřete uzávěr nádrže.

4. Setřete rozlité palivo.

1. Naplňte čisticí prostředek.

• Připojovací hodnoty viz Technické údaje.

1. Připojte přívodní hadici (minimální délka 7,5 m, minimální průměr 3/4") pomocí adaptéru k vodní přípojce přístroje a k přívodu vody (například vodovodnímu kohoutku).

2. Otevřete přívod vody.

Pokud má zařízení nasávat vodu z externí nádrže, je zapotřebí následující přestavba:

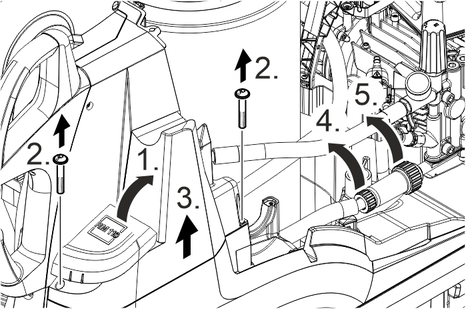

1. Otevřete plnicí otvor pro systémovou péči.

   ---



2. Odšroubujte a sejměte kryt systémové péče.

3. Odstraňte přípojku vody na jemném filtru.

4. Odšroubujte jemný filtr na hlavici čerpadla.

5. Vyjměte nádobu pro systémovou péči.

   ---

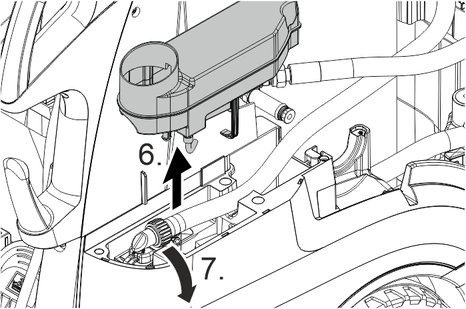

6. Odšroubujte horní přívodní hadici k nádrži s plovákem.

7. Připojte horní přívodní hadici k hlavici čerpadla.

   ---



8. Znovu připojte proplachovací vedení dávkovacího ventilu čisticího prostředku k záslepce.

9. Připojte sací hadici (průměr nejméně 3/4“) s filtrem (příslušenství) k vodní přípojce.

10. Zavěste sací hadici do externího zdroje vody.

    Upozornění

    Maximální výška sání: 0,5 m

11. Dokud čerpadlo nenasaje vodu: Nastavte regulaci tlaku/množství čerpací jednotky na maximální hodnotu a zavřete dávkovací ventil čisticího prostředku.

12. Zpětnou montáž proveďte v obráceném pořadí. Dávejte pozor, abyste nepřiskřípli drát elektromagnetického ventilu na nádobce systémové péče.

• Připojovací hodnoty najdete v technických údajích a na typovém štítku.

• Použité elektrické připojení musí instalovat elektroinstalatér a musí odpovídat normě IEC 60364-1.

1. Otevření vysokotlaké pistole: Stlačte bezpečností páčku a spouštěcí páčku.

2. Zavření vysokotlaké pistole: Uvolněte bezpečností páčku a spouštěcí páčku.

1. Vypněte přístroj a tiskněte vysokotlakou pistoli, dokud nebude přístroj bez tlaku.

2. Zajistěte vysokotlakou pistoli tím, že přesunete pojistnou západku vysokotlaké pistole dopředu.

3. Vyměňte trysku.

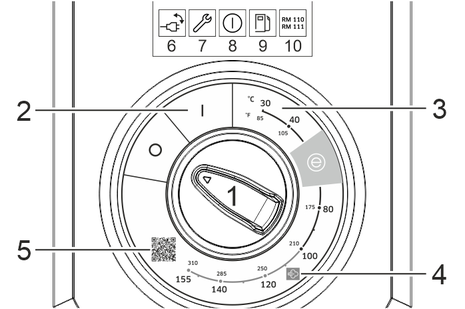

1. Natočte hlavní spínač do požadovaného provozního režimu. Svítí kontrolka „Pohotovostní stav“. Přístroj se krátce zapne a po dosažení pracovního tlaku se vypne.

   Upozornění

   Pokud se během provozu rozsvítí kontrolka směru otáčení, okamžitě vypněte přístroj a poruchu odstraňte, viz Nápověda při poruchách.

2. Odjistěte vysokotlakou pistoli tím, že přesunete pojistnou západku dozadu. Po spuštění vysokotlaké pistole se přístroj znovu zapne.

   Upozornění

   Pokud z vysokotlaké trysky nevyteče voda, odvzdušněte čerpadlo. Viz Nápověda při poruchách - přístroj nevytváří tlak.

• 30 °C až 98 °C: Vyčistěte horkou vodou.

• 100 °C až 150 °C: Vyčistěte párou.

1. Nastavte hlavní spínač na požadovanou teplotu.

2. Při provozu s párou: Vyměňte vysokotlakou trysku (nerezová ocel) za parní trysku (mosaz) (viz provoz s párou).

1. Otočte regulačním vřetenem ve směru hodinových ručiček: Zvyšte pracovní tlak (MAX).

2. Otočte regulačním vřetenem proti směru hodinových ručiček: Snižte pracovní tlak (MIN).

1. Nastavte hlavní spínač na max.98 °C.

2. Nastavte pracovní tlak na regulaci tlaku/množství čerpací jednotky na maximální hodnotu.

3. Nastavte pracovní tlak a čerpané množství otáčením (plynulým) regulátoru tlaku(množství na vysokotlaké pistoli (+/-).

• Pro ochranu životního prostředí používejte šetrně čisticí prostředky.

• Čisticí prostředky musí být vhodné pro čištěný povrch.

1. Nastavte koncentraci čisticího prostředku pomocí dávkovacího ventilu čisticího prostředku podle pokynů výrobce.

1. Nastavte pracovní tlak, teplotu čištění a koncentraci čisticího prostředku podle povrchu, který má být čištěn.

1. Uvolněte nečistoty: Nastříkejte čisticí prostředek střídmě a nechte působit 1...5 minut, ale nenechte jej zaschnout.

2. Odstraňte nečistoty: Uvolněnou nečistotu opláchněte vysokotlakým paprskem.

Pro odstranění lehkého znečištění a pro oplachování např. zahradního náčiní, terasy, nářadí.

1. Podle potřeby upravte pracovní tlak.

Přístroj pracuje v nejúspornějším teplotním rozsahu (max. 60 °C).

• 30-50 °C: Lehké znečištění

• Max. 60 °C: Znečištění obsahující bílkoviny, např. v potravinářském průmyslu

• 60-90 °C: Čištění automobilů, čištění strojů

• 100-110 °C: Odstraňte, silně mastné znečištění

• Až 140 °C: Rozmrazovací agregáty, částečné čištění fasády

1. Nastavte hlavní spínač na požadovanou teplotu.

Proto je nutné provést následující opatření:

1. Vyměňte vysokotlakou trysku (nerezová ocel) za parní trysku (mosaz, číslo dílu viz Technické údaje).

2. Zcela otevřete regulátor tlaku / množství na vysokotlaké pistoli ve směru + až na doraz.

3. Nastavte pracovní tlak na regulaci tlaku/množství čerpací jednotky na minimální hodnotu.

4. Nastavte hlavní spínač na minimálně 100 °C.

1. Zajistěte vysokotlakou pistoli tím, že přesunete pojistnou západku vysokotlaké pistole dopředu.

1. Dávkovací ventil čisticího prostředku nastavte na „0“.

2. Přepněte hlavní spínač na úroveň 1 (provoz se studenou vodou).

3. Opláchněte přístroj po dobu nejméně 1 minuty s otevřenou vysokotlakou pistolí.

1. Zavřete přívod vody.

2. Otevřete vysokotlakou pistoli.

3. Zapněte čerpadlo hlavním spínačem a nechejte jej běžet po dobu 5-10 sekund.

4. Zavřete vysokotlakou pistoli.

5. Hlavní spínač přepněte do polohy „0“.

6. Síťovou zástrčku vytahujte ze zásuvky pouze suchýma rukama.

7. Odpojte vodní přípojku.

8. Přidržte spouštěcí páčku vysokotlaké pistole stisknutou, dokud se přístroj neodtlakuje.

9. Odjistěte vysokotlakou pistoli tím, že přesunete pojistnou západku dopředu.

1. Zacvakněte pracovní nástavec do držáku na krytu přístroje.

2. Sbalte vysokotlakou hadici a elektrické vedení a zavěste je na držáky.

3. Přístroj s hadicovým bubnem: Před navinutím vysokotlakou hadici natáhněte.

4. Přístroj s hadicovým bubnem: Odblokujte hadicový buben zatažením za vysokotlakou hadici a nechte vysokotlakou hadici pomalu navíjet. Rychlost navíjení kontrolujte přidržováním hadice.

U přístrojů, které jsou připojeny ke komínu, je třeba sledovat pronikající studený vzduch.

1. Odstavte přístroj, pokud není možné skladování bez mrazu.

Při delších provozních přestávkách nebo pokud není možné skladování bez mrazu:

1. Vypusťte zásobník na čisticí prostředek.

2. Vypusťte vodu.

3. Propláchněte přístroj mrazuvzdorným prostředkem.

1. Odšroubujte přívodní hadici vody a vysokotlakou hadici.

2. Odšroubujte přívodní potrubí ve spodní části kotle a nechte vytékat topnou spirálu.

3. Nechte přístroj běžet maximální 1 minutu, až se vyprázdní čerpadlo a vedení.

1. Nalijte běžně dostupný mrazuvzdorný prostředek do nádrže s plovákem.

2. Zapněte přístroj (bez hořáku) a nechte běžet tak dlouho, dokud není zcela propláchnutý.

To také poskytuje určitou antikorozní ochranu.

---

1. Při přepravě ve vozidle zajistěte přístroj podle příslušných platných směrnic proti sklouznutí a převržení.

1. Zavřete přívod vody.

2. Otevřete vysokotlakou pistoli.

3. Zapněte čerpadlo hlavním spínačem a nechejte jej běžet po dobu 5-10 sekund.

4. Zavřete vysokotlakou pistoli.

5. Hlavní spínač přepněte do polohy „0“.

6. Síťovou zástrčku vytahujte ze zásuvky pouze suchýma rukama.

7. Odpojte vodní přípojku.

8. Přidržte spouštěcí páčku vysokotlaké pistole stisknutou, dokud se přístroj neodtlakuje.

9. Odjistěte vysokotlakou pistoli tím, že přesunete pojistnou západku dopředu.

10. Nechte přístroj vychladnout.

Se svým prodejcem si můžete dohodnout pravidelnou bezpečnostní prohlídku nebo uzavřít smlouvu o údržbě. Nechte si prosím poradit.

1. Vyčistěte sítko ve vodní přípojce.

2. Vyčistěte jemný filtr.

3. Vyčistěte síto paliva.

4. Zkontrolujte hladinu oleje.

1. Vyčistěte filtr u sací hadice čisticího prostředku.

1. Vyměňte olej.

2. Nechte provést údržbu přístroje zákaznickým servisem.

1. Proveďte tlakovou zkoušku podle údajů výrobce.

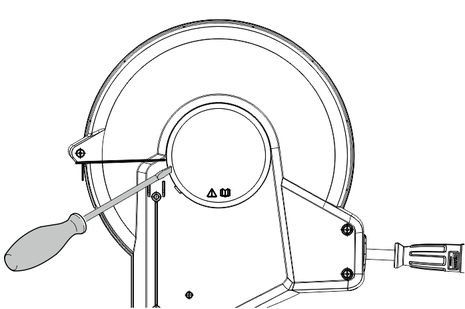

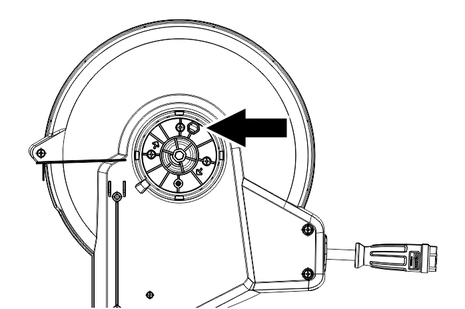

1. Pomocí plochého šroubováku zvedněte kryt hadicového bubnu.

   ---



2. Vysokotlakou hadici zcela odviňte z hadicového bubnu.

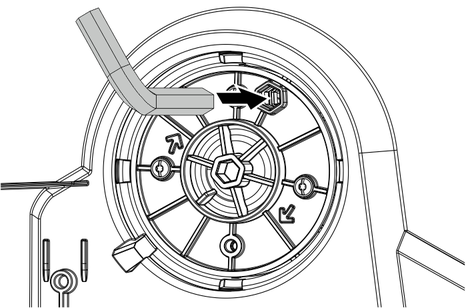

3. Zasuňte imbusový klíč 10 mm do šestihranného otvoru v krytu. Zasuňte klíč tak daleko, dokud není hadicový buben blokován.

   ---



   ---



4. Vyšroubujte 2 šrouby.

   ---

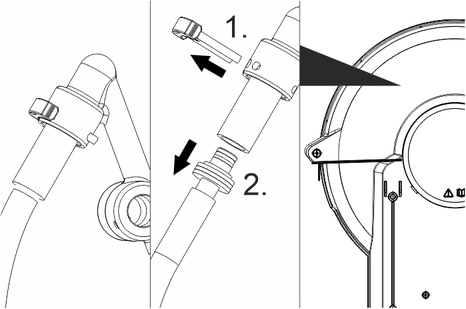

5. Sejměte zarážku hadice z vysokotlaké hadice.

6. Vytáhněte bezpečnostní háček.

   ---



7. Vytáhněte vysokotlakou hadici z hadicové přípojky.

8. Novou vysokotlakou hadici proveďte skrze válce vedení hadice a vložte ji do hadicové přípojky. Dbejte na směr otáčení hadicového bubnu.

9. Zasuňte bezpečnostní háček do hadicové přípojky.

   ---



10. Zkontrolujte, zda jsou všechny podložky za bezpečnostním háčkem.

11. Připevněte zarážku hadice k druhému konci vysokotlaké hadice. Vzdálenost od konce hadice asi 1 m (k vysokotlaké pistoli).

12. Připojte přístroj k přívodu vody a elektrické energie, uveďte jej do provozu a zkontrolujte těsnost připojení.

13. Napněte hadici a držte ji napnutou. Zatímco je hadice napnutá, vytáhněte imbusový klíč.

14. Odblokujte hadicový buben zatažením za vysokotlakou hadici a nechte vysokotlakou hadici pomalu navíjet. Rychlost navíjení kontrolujte přidržováním hadice.

15. Znovu nasaďte víko.

1. Odstraňte síto.

2. Vyčistěte síto ve vodě.

3. Nasaďte síto zpět na místo.

1. Zbavte přístroj tlaku.

2. Odšroubujte jemný filtr na hlavici čerpadla.

3. Demontujte jemný filtr a vyjměte filtrační vložku.

4. Vyčistěte filtrační vložku čistou vodou nebo stlačeným vzduchem.

5. Smontujte součásti v obráceném pořadí.

1. Vyklepejte ze sítka nečistoty. Nedopusťte, aby se při tom palivo dostalo do okolního prostředí.

1. Vytáhněte sací hrdlo čisticího prostředku.

2. Vyčistěte filtr ve vodě.

3. Vsaďte znovu filtr.

Typ oleje a plnicí množství viz Technické údaje.

1. Připravte si záchytnou nádobu na zachycení cca 1 litru oleje.

2. Plochým šroubovákem uvolněte bezpečnostní svorku a vytáhněte zátku olejové výpusti.

3. Vypusťte olej do záchytné nádoby.

   Upozornění

   Starý olej ekologicky zlikvidujte nebo odevzdejte ve specializované sběrně.

4. Zatlačte zpět zátku olejové výpusti a zajistěte ji bezpečnostní svorkou.

5. Pomalu nalévejte nový olej až po značku MAX na olejové nádržce. Vzduchové bubliny musí být schopny uniknout.

• Kontrolka Směr otáčení svítí

• Kontrolka pohotovostního stavu zhasne nebo přístroj nefunguje

• Kontrolka servisu blikne 1x

• Kontrolka servisu blikne 2x

• Kontrolka Servis bliká 3x

• Kontrolka Servis bliká 4x

• Kontrolka servisu blikne 5x

• Kontrolka servisu blikne 6x

• Kontrolka paliva se rozsvítí

• Svítí kontrolka Systémová péče

• Přístroj nevytváří žádný tlak

• Přístroj prosakuje, ze spodní části přístroje kape voda

• Když je vysokotlaká pistole zavřená, přístroj se neustále zapíná a vypíná

• Přístroj nenasává žádný čisticí prostředek

• Hořák nezapaluje

• Při provozu s horkou vodou není dosažena nastavená teplota

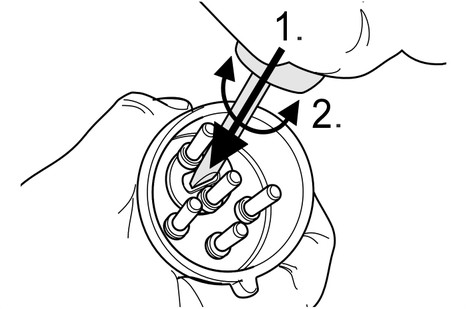

Odstranění:

1. Zaměňte kolíky na zástrčce přístroje.

   ---



Příčina:

Žádné napětí sítě

Odstranění:

1. Zkontrolujte síťovou přípojku a přívod.

Příčina:

Nedostatek vody

Odstranění:

1. Zkontrolujte vodní přípojku a přívody.

Příčina:

Netěsnost ve vysokotlakém systému

Odstranění:

1. Zkontrolujte těsnost vysokotlakého systému a přípojení.

Příčina:

Chyba elektrického napájení nebo spotřeby proudu motoru je příliš velká

Odstranění:

1. Zkontrolujte síťovou přípojku a síťové jištění.

2. Obraťte se na zákaznický servis.

Příčina:

Motor je přetížený/přehřátý

Odstranění:

1. Hlavní spínač přepněte do polohy „0“.

2. Nechte přístroj vychladnout.

3. Zapněte přístroj.

Příčina:

Porucha se objevuje opakovaně

Odstranění:

1. Obraťte se na zákaznický servis.

Příčina:

Aktivoval se omezovač teploty spalin

Odstranění:

1. Hlavní spínač přepněte do polohy „0“.

2. Nechte přístroj vychladnout.

3. Zapněte přístroj.

Příčina:

Porucha se objevuje opakovaně

Odstranění:

1. Obraťte se na zákaznický servis.

Příčina:

Jazýčkový spínač se přilepil v zajištění proti nedostatku vody nebo se zasekl magnetický píst

Odstranění:

1. Obraťte se na zákaznický servis.

Příčina:

Čidlo plamene vypnulo hořák

Odstranění:

1. Obraťte se na zákaznický servis.

Příčina:

Palivová nádrž je prázdná

Odstranění:

1. Doplňte palivo.

Příčina:

Nádrž pro systémovou péči je prázdný

Odstranění:

1. Doplňte systémovou péči.

Příčina:

Vzduch v systému

Odstranění:

1. Odvzdušněte čerpadlo:

   1. Dávkovací ventil čisticího prostředku nastavte na „0“.

   2. Když je vysokotlaká pistole otevřená, zapněte a vypněte několikrát přístroj pomocí hlavního spínače.

   3. Otevřete a zavřete ovládání tlaku / objemu čerpací jednotky s otevřenou vysokotlakou pistolí.

      Upozornění

      Průběh odvzdušnění se urychlí demontáží vysokotlaké hadice z přípojky vysokého tlaku.

2. V případě potřeby doplňte čisticí prostředek.

3. Zkontrolujte připojení a vedení.

Příčina:

Tlak je nastaven na MIN

Odstranění:

1. Nastavte tlak do polohy MAX.

Příčina:

Síto ve vodní přípojce/jemném filtru znečištěno

Odstranění:

1. Vyčistěte síto.

2. Vyčistěte jemný filtr, v případě potřeby jej vyměňte.

Příčina:

Příliš nízký průtok přívodu vody

Odstranění:

1. Zkontrolujte otáčky motoru (viz „Technické údaje“).

Příčina:

Čerpadlo netěsní

Odstranění:

1. Pokud dochází k většímu úniku, nechte přístroj zkontrolovat zákaznickým servisem.

   Upozornění

   Povoleny jsou 3 kapky/minutu.

Příčina:

Netěsnost ve vysokotlakém systému

Odstranění:

1. Zkontrolujte těsnost vysokotlakého systému a přípojení.

Odstranění:

1. Nechte přístroj běžet s otevřeným dávkovacím ventilem čisticího prostředku a zavřeným přívodem vody, dokud není nádrž s plovákem vyprázdněna a tlak neklesne na „0“.

2. Znovu otevřete přívod vody.

Příčina:

Pokud čerpadlo stále nenasává čisticí prostředek, může to mít následující důvody:

Filtr v sací hadici čisticího prostředku je znečištěný

Odstranění:

1. Vyčistěte filtr.

Příčina:

Zpětný ventil je zalepený

Odstranění:

1. Stáhněte hadici na čisticí prostředek a tupým předmětem uvolněte zpětný ventil.

Příčina:

Palivová nádrž je prázdná

Odstranění:

1. Doplňte palivo.

Příčina:

Nedostatek vody

Odstranění:

1. Zkontrolujte vodní přípojku a přívody.

Příčina:

Znečištěný palivový filtr

Odstranění:

1. Vyměňte palivový filtr.

Příčina:

Chybí zapalovací jiskra

Odstranění:

1. Pokud za provozu není v průzoru viditelná žádná zapalovací jiskra, nechte přístroj zkontrolovat zákaznickým servisem.

Příčina:

Pracovní tlak / čerpané množství příliš vysoký/velké

Odstranění:

1. Snižte pracovní tlak / dodávané množství na regulaci tlaku / objemu čerpací jednotky.

Příčina:

Sazemi znečištěný topný had

Odstranění:

1. Nechte saze z přístroje odstranit zákaznickým servisem.

Pokud nelze poruchu odstranit, musí kontrolu přístroje provést zákaznický servis.

• Kontrolka Směr otáčení svítí

• Kontrolka pohotovostního stavu zhasne nebo přístroj nefunguje

• Kontrolka servisu blikne 1x

• Kontrolka servisu blikne 2x

• Kontrolka Servis bliká 3x

• Kontrolka Servis bliká 4x

• Kontrolka servisu blikne 5x

• Kontrolka servisu blikne 6x

• Kontrolka paliva se rozsvítí

• Svítí kontrolka Systémová péče

• Přístroj nevytváří žádný tlak

• Přístroj prosakuje, ze spodní části přístroje kape voda

• Když je vysokotlaká pistole zavřená, přístroj se neustále zapíná a vypíná

• Přístroj nenasává žádný čisticí prostředek

• Hořák nezapaluje

• Při provozu s horkou vodou není dosažena nastavená teplota

Odstranění:

1. Zaměňte kolíky na zástrčce přístroje.

   ---



Příčina:

Žádné napětí sítě

Odstranění:

1. Zkontrolujte síťovou přípojku a přívod.

Příčina:

Nedostatek vody

Odstranění:

1. Zkontrolujte vodní přípojku a přívody.

Příčina:

Netěsnost ve vysokotlakém systému

Odstranění:

1. Zkontrolujte těsnost vysokotlakého systému a přípojení.

Příčina:

Chyba elektrického napájení nebo spotřeby proudu motoru je příliš velká

Odstranění:

1. Zkontrolujte síťovou přípojku a síťové jištění.

2. Obraťte se na zákaznický servis.

Příčina:

Motor je přetížený/přehřátý

Odstranění:

1. Hlavní spínač přepněte do polohy „0“.

2. Nechte přístroj vychladnout.

3. Zapněte přístroj.

Příčina:

Porucha se objevuje opakovaně

Odstranění:

1. Obraťte se na zákaznický servis.

Příčina:

Aktivoval se omezovač teploty spalin

Odstranění:

1. Hlavní spínač přepněte do polohy „0“.

2. Nechte přístroj vychladnout.

3. Zapněte přístroj.

Příčina:

Porucha se objevuje opakovaně

Odstranění:

1. Obraťte se na zákaznický servis.

Příčina:

Jazýčkový spínač se přilepil v zajištění proti nedostatku vody nebo se zasekl magnetický píst

Odstranění:

1. Obraťte se na zákaznický servis.

Příčina:

Čidlo plamene vypnulo hořák

Odstranění:

1. Obraťte se na zákaznický servis.

Příčina:

Palivová nádrž je prázdná

Odstranění:

1. Doplňte palivo.

Příčina:

Nádrž pro systémovou péči je prázdný

Odstranění:

1. Doplňte systémovou péči.

Příčina:

Vzduch v systému

Odstranění:

1. Odvzdušněte čerpadlo:

   1. Dávkovací ventil čisticího prostředku nastavte na „0“.

   2. Když je vysokotlaká pistole otevřená, zapněte a vypněte několikrát přístroj pomocí hlavního spínače.

   3. Otevřete a zavřete ovládání tlaku / objemu čerpací jednotky s otevřenou vysokotlakou pistolí.

      Upozornění

      Průběh odvzdušnění se urychlí demontáží vysokotlaké hadice z přípojky vysokého tlaku.

2. V případě potřeby doplňte čisticí prostředek.

3. Zkontrolujte připojení a vedení.

Příčina:

Tlak je nastaven na MIN

Odstranění:

1. Nastavte tlak do polohy MAX.

Příčina:

Síto ve vodní přípojce/jemném filtru znečištěno

Odstranění:

1. Vyčistěte síto.

2. Vyčistěte jemný filtr, v případě potřeby jej vyměňte.

Příčina:

Příliš nízký průtok přívodu vody

Odstranění:

1. Zkontrolujte otáčky motoru (viz „Technické údaje“).

Příčina:

Čerpadlo netěsní

Odstranění:

1. Pokud dochází k většímu úniku, nechte přístroj zkontrolovat zákaznickým servisem.

   Upozornění

   Povoleny jsou 3 kapky/minutu.

Příčina:

Netěsnost ve vysokotlakém systému

Odstranění:

1. Zkontrolujte těsnost vysokotlakého systému a přípojení.

Odstranění:

1. Nechte přístroj běžet s otevřeným dávkovacím ventilem čisticího prostředku a zavřeným přívodem vody, dokud není nádrž s plovákem vyprázdněna a tlak neklesne na „0“.

2. Znovu otevřete přívod vody.

Příčina:

Pokud čerpadlo stále nenasává čisticí prostředek, může to mít následující důvody:

Filtr v sací hadici čisticího prostředku je znečištěný

Odstranění:

1. Vyčistěte filtr.

Příčina:

Zpětný ventil je zalepený

Odstranění:

1. Stáhněte hadici na čisticí prostředek a tupým předmětem uvolněte zpětný ventil.

Příčina:

Palivová nádrž je prázdná

Odstranění:

1. Doplňte palivo.

Příčina:

Nedostatek vody

Odstranění:

1. Zkontrolujte vodní přípojku a přívody.

Příčina:

Znečištěný palivový filtr

Odstranění:

1. Vyměňte palivový filtr.

Příčina:

Chybí zapalovací jiskra

Odstranění:

1. Pokud za provozu není v průzoru viditelná žádná zapalovací jiskra, nechte přístroj zkontrolovat zákaznickým servisem.

Příčina:

Pracovní tlak / čerpané množství příliš vysoký/velké

Odstranění:

1. Snižte pracovní tlak / dodávané množství na regulaci tlaku / objemu čerpací jednotky.

Příčina:

Sazemi znečištěný topný had

Odstranění:

1. Nechte saze z přístroje odstranit zákaznickým servisem.

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obraťte s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu.

Bližší informace najdete na adrese: www.kaercher.com/dealersearch

Používejte pouze originální příslušenství a náhradní díly, které vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na www.kaercher.com.

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.

Výrobek: Vysokotlaký čistič

Typ: 1.071-xxx

2000/14/ES

2006/42/ES (+2009/127/ES)

2009/125/ES

2011/65/EU

2014/30/EU

2014/53/EU

2014/68/EU

II

Modul H

Posouzení shody, modul H

Posouzení shody, modul H

Posouzení shody, čl. 4 odst. 3

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 62233: 2008

HDS 10/21-4, HDS 13/20-4:

EN 61000-3-3: 2013

HDS 9/20-4:

EN 61000-3-11: 2000

(EU) 2019/1781

Podle AD 2000

Podle TRD 801

TÜV Rheinland Industrie Service GmbH

Am Grauen Stein

51105 Kolín nad Rýnem

Identifikační č. 0035

01 202 111/Q-08 0003

2000/14/ES: Příloha V

HDS 9/20-4

Naměřeno: 74

Zaručeno: 92

HDS 10/21-4

Naměřeno: 74

Zaručeno: 92

HDS 13/20-4

Naměřeno: 74

Zaručeno: 93

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

---

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/10/01

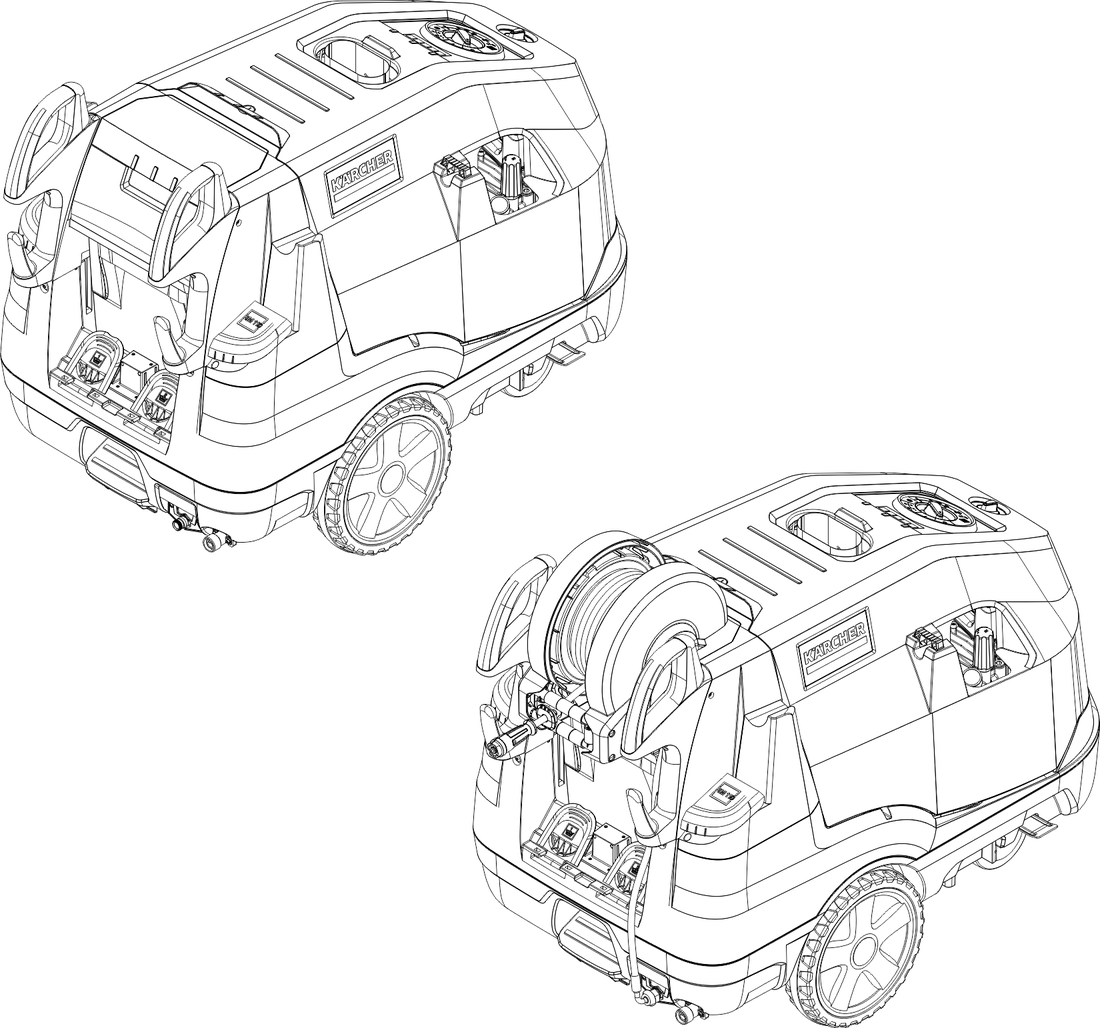

• HDS 9/20-4 M/MXA

• HDS 10/21-4 M/MXA

• HDS 13/20-4 S/SXA
