RCF 3

Prima di utilizzare l’apparecchio per la prima volta, leggere le presenti istruzioni per l’uso originali e le allegate avvertenze di sicurezza. Agire secondo quanto indicato nelle istruzioni.

Conservare le Istruzioni originali per un uso futuro o per il successivo proprietario.

Un codice QR^® per richiamare le istruzioni per l'uso online è disponibile qui:

Marchi

QR-Code^® è un marchio registrato di DENSO WAVE INCORPORATED.

Osservare sempre sia le indicazioni riportate nelle istruzioni, sia le norme generali vigenti in materia di sicurezza/antinfortunistica.
Le targhette di avvertimento e indicazione applicate sull'apparecchio forniscono informazioni importanti per un utilizzo in completa sicurezza.

PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Il radar laser dell'apparecchio è conforme alla norma IEC 60825-1:2014 per la sicurezza dei prodotti laser di classe 1 e non produce radiazioni laser pericolose per il corpo umano.

PERICOLO

Pericolo di soffocamento. Tenere le pellicole di imballaggio fuori dalla portata dei bambini.

AVVERTIMENTO

Utilizzare l'apparecchio esclusivamente in modo conforme alle disposizioni. Rispettare le condizioni locali e, durante l'utilizzo dell'apparecchio, prestare attenzione a terzi, in modo particolare ai bambini.

AVVERTIMENTO

L’apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o che non abbiano esperienza e/o conoscenza.

AVVERTIMENTO

L'apparecchio deve essere utilizzato solo da persone istruite sul rispettivo uso oppure che hanno dato prova di sapere utilizzare l'apparecchio ed espressamente incaricate dell'uso.

AVVERTIMENTO

L'apparecchio non deve essere utilizzato da bambini.

AVVERTIMENTO

Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

AVVERTIMENTO

I bambini possono eseguire la pulizia e la manutenzione dell’utente solo sotto supervisione.

AVVERTIMENTO

L’apparecchio può essere utilizzato da bambini di almeno 8 anni solo se supervisionati o istruiti sull’utilizzo da parte di una persona responsabile per la loro sicurezza e se hanno correttamente compreso i pericoli da esso derivanti.

PRUDENZA

Pericolo di infortuni e lesioni. Durante il trasporto e la conservazione, prestate attenzione al peso dell'apparecchio, vedi capitolo Specifiche tecniche del manuale.

PRUDENZA

I dispositivi di sicurezza servono per la vostra protezione: non modificate né aggirate mai un dispositivo di sicurezza.

ATTENZIONE

Danneggiamento dell’apparecchio. Non salire sull'apparecchio e non appoggiarvi sopra bambini, oggetti o animali domestici.

ATTENZIONE

L’apparecchio contiene batterie che possono essere sostituite solo da uno specialista.

AVVERTIMENTO

L'apparecchio contiene componenti elettrici, non pulire l’apparecchio sotto acqua corrente.

AVVERTIMENTO

Spegnere l’apparecchio prima di qualsiasi intervento di cura e manutenzione.

PRUDENZA

Per i lavori di riparazione e i lavori sui componenti elettrici, rivolgetevi al servizio clienti autorizzato.

PERICOLO

Non azionare l'apparecchio in locali con fuoco acceso o braci in un camino aperto senza supervisione.

PERICOLO

Non azionare l'apparecchio in locali con candele accese senza supervisione.

AVVERTIMENTO

Pericolo di cortocircuito. Tenere gli oggetti conduttori (ad esempio cacciaviti o simili) lontano dai contatti di carica.

PRUDENZA

Prestare attenzione al rischio di inciampo a causa del robot pulitore in movimento.

PRUDENZA

Pericolo di lesioni. Non toccare mai il rullo di pulizia rotante dell'apparecchio con le dita o con attrezzi durante il funzionamento.

PRUDENZA

Non stare in piedi o seduti sulla stazione o sul robot pulitore.

PRUDENZA

Tenere presente che gli oggetti possono cadere se il robot pulitore li urta (anche oggetti su tavoli o piccoli soprammobili).

PRUDENZA

Si noti che il robot pulitore può rimanere impigliato in cavi telefonici, cavi elettrici, tovaglie, corde, cinghie, ecc. Questo può causare la caduta di oggetti.

ATTENZIONE

Non utilizzare l'apparecchio in locali protetti da un impianto di allarme o da un rilevatore di movimento.

ATTENZIONE

Utilizzare l'apparecchio solo con temperature tra 0°C e +35 °C.

ATTENZIONE

Utilizzare l’apparecchio soltanto in ambienti interni.

ATTENZIONE

Non utilizzare l’apparecchio per aspirare oggetti appuntiti o di grandi dimensioni, come cocci, ciottoli o pezzi di giocattoli.

ATTENZIONE

Prima di utilizzare l'apparecchio, raccogliere tutti i cavi dal pavimento per evitare che vengano trascinati durante la pulizia.

ATTENZIONE

Chiudere tutte le aree in cui sussiste il pericolo di caduta dell'apparecchio, ad esempio scale o aree non delimitate.

PERICOLO

Collegare l'apparecchio solo alla corrente alternata. La tensione indicata sulla targhetta dell'apparecchio deve corrispondere alla tensione di rete.

PERICOLO

In linea generale, per motivi di sicurezza si consiglia di azionare l'apparecchio soltanto tramite un interruttore per dispersione di corrente (massimo 30 mA).

PERICOLO

Mai toccare e afferrare la spina e la presa elettrica con mani bagnate.

PERICOLO

Rischio di esplosioni. Non caricare batterie non ricaricabili.

AVVERTIMENTO

Allacciare l'apparecchio solo ad un collegamento elettrico installato da un installatore elettrico in conformità alla norma IEC 60364-1.

AVVERTIMENTO

Verificare se la tensione di rete coincide con l’indicazione sulla targhetta del caricabatterie.

AVVERTIMENTO

L'apparecchio contiene componenti elettrici, non pulire l’apparecchio sotto acqua corrente.

AVVERTIMENTO

Pericolo di cortocircuito. Tenere gli oggetti conduttori (ad esempio cacciaviti o simili) lontano dai contatti di carica.

AVVERTIMENTO

Pericolo di cortocircuito. Pulire i contatti di carica della stazione di ricarica solo a secco.

AVVERTIMENTO

Prima di tutti i lavori di manutenzione, ordinaria e straordinaria, staccate la spina.

AVVERTIMENTO

Caricare l'apparecchio solo con il caricabatterie originale in dotazione (4.269-072.0).

AVVERTIMENTO

Nella stazione di carica ricaricare solo il dispositivo di pulizia fornito.

AVVERTIMENTO

Prima di ogni utilizzo controllare se il cavo di rete presenta danni. Non utilizzare un cavo di rete danneggiato. Se il cavo di rete è danneggiato, sostituirlo con uno di ricambio autorizzato. È possibile ottenere un ricambio adeguato da KÄRCHER o da uno dei nostri partner di assistenza.

ATTENZIONE

Utilizzare la docking station solo in locali chiusi.

ATTENZIONE

Non collocare la stazione di ricarica vicino a fonti di calore, ad esempio stufe.

ATTENZIONE

Conservare la stazione di ricarica solo al chiuso, in un luogo fresco e asciutto.

ATTENZIONE

Caricare il robot pulitore almeno una volta al mese per evitare una scarica profonda della batteria.

ATTENZIONE

Spegnere la stazione di ricarica prima di qualsiasi intervento di cura e manutenzione.

	Prima della messa in funzione, leggere il manuale d’uso e tutte le avvertenze di sicurezza.
	Proteggere l’apparecchio dall'umidità. Conservare l'apparecchio in un luogo asciutto. Non esporre l'apparecchio alla pioggia. L’apparecchio è indicato solo per l'impiego in ambienti interni.

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH

Questo robot pulitore è stato progettato per la pulizia a umido completamente automatica di superfici dure.
Non usare su rivestimenti sensibili all’acqua, come ad es. pavimenti in sughero non trattati, perché l’umidità può penetrare danneggiando il pavimento.
L'apparecchio è adatto per la pulizia di PVC, linoleum, piastrelle, pietra, parquet oliato e cerato, laminato e tutti i rivestimenti per pavimenti resistenti all'acqua.
Questo apparecchio è stato sviluppato per l’uso domestico e non è indicato per l’impiego commerciale.

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

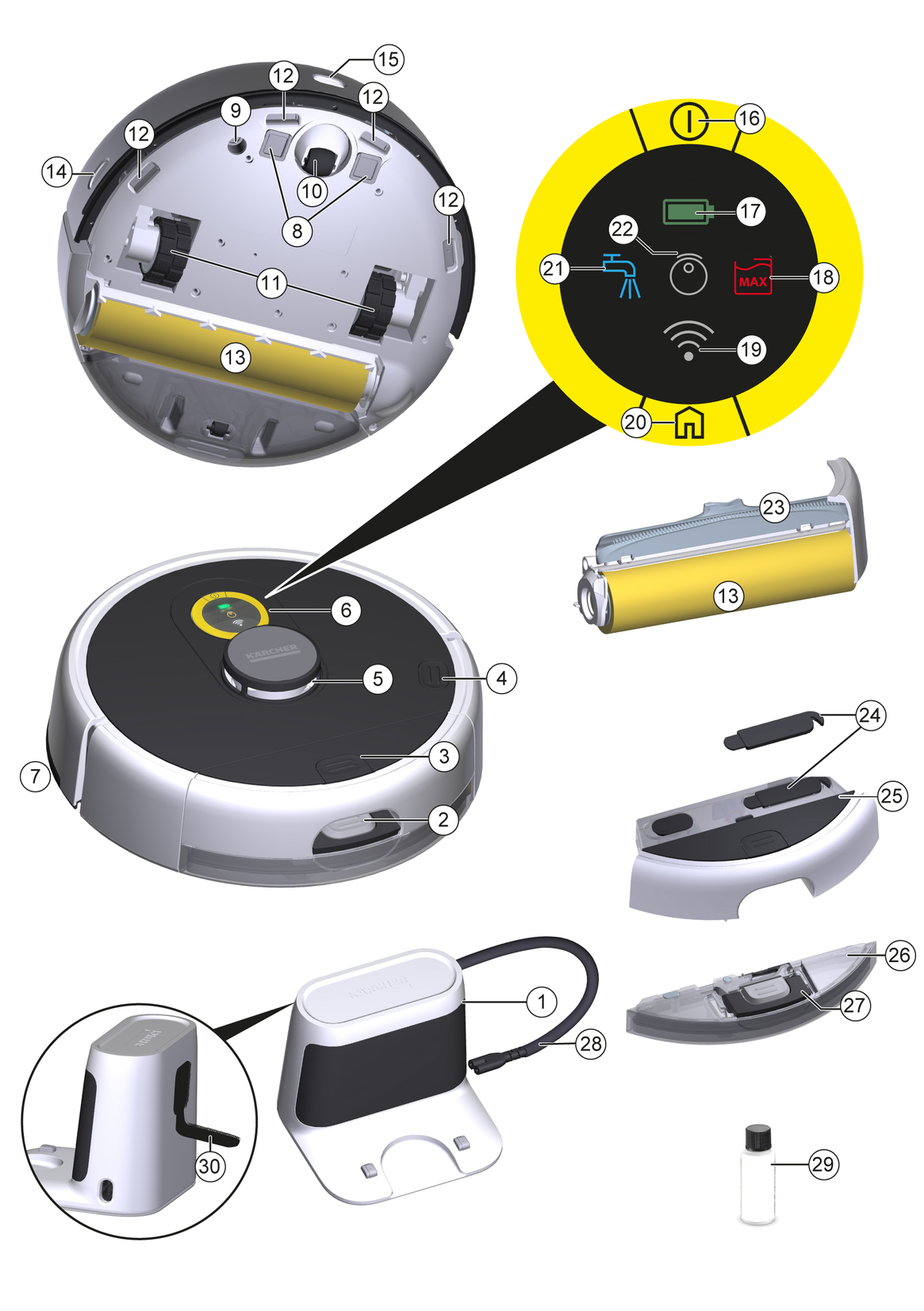

Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Stazione di ricarica
Tasto di sblocco del serbatoio per l'acqua sporca
Tasto di sblocco del serbatoio acqua pulita
Tasto di sblocco cassetta rulli
Sensore laser (LiDAR)
Display LED
Paraurti
Contatti di carica
Sensore a ultrasuoni per il rilevamento di tappeti
Ruota orientabile
Ruota
Sensore di caduta
Rullo di pulizia
Sensore di tracciamento della parete
Ricevitore a infrarossi per la localizzazione della stazione di ricarica
Tasto di accensione/spegnimento/pausa
Indicazione LED "Batteria"
Indicazione LED "Max"Svuotamento serbatoio per l'acqua sporca
Indicazione LED "WLAN"
Tasto Home
Indicazione LED "Acqua dolce"Riempimento del serbatoio dell'acqua pulita
Indicazione LED "Stato del robot"
Unità di raschiamento con pettine per capelli
Strumento di pulizia
Serbatoio acqua pulita
Serbatoio acqua sporca
Leva di apertura del serbatoio per l'acqua sporca
Cavo di alimentazione
Detergente (30 ml)
Fissaggio del cavo

Il robot pulitore mobile riceve la sua energia da una batteria ricaricabile incorporata, che viene ricaricata regolarmente presso l'apposita stazione di ricarica. Con una sola carica della batteria, il robot pulitore può pulire fino a 125 minuti in modalità Sensitiv. In presenza di una carica della batteria troppo bassa, torna automaticamente alla stazione di ricarica per ricaricarsi.
Al termine della ricarica, il robot pulitore si allontana autonomamente dalla stazione e prosegue il ciclo di pulizia. Una volta terminato il ciclo di pulizia, il robot pulitore torna alla stazione di ricarica per la ricarica.
Il robot pulitore si muove in modo sistematico. Grazie al sensore laser (LiDAR), scansiona il locale e lo pulisce progressivamente. Evita gli ostacoli alti almeno quanto la torre LiDAR.
Il robot pulitore dispone di due sensori di caduta che riconoscono scale e rilievi e sono in grado di prevenire le cadute.
Il sensore a ultrasuoni riconosce i tappeti e li evita durante la pulizia a umido.
Il robot pulitore è dotato di un serbatoio per l'acqua pulita e uno per l'acqua sporca, nonché di un rullo in microfibra che viene regolarmente inumidito con acqua fresca e si pulisce continuamente attraverso la sua rotazione, pulendo così a fondo il pavimento. Al contempo, lo sporco leggero e sciolto, come briciole, polvere, ecc. viene raccolto durante il processo di pulizia. L'acqua sporca viene convogliata attraverso il rullo nel serbatoio per l'acqua sporca. Le particelle vengono raccolte nell'unità di raschiamento con un pettine e parzialmente trasportate nel serbatoio per l'acqua sporca.

Simbolo	LED	Significato
WLAN	lampeggiante blu	L'apparecchio è connesso alla WLAN. La WLAN viene resettata.
	lampeggiante rosso	Il robot è offline.
	acceso fisso blu	Il robot è collegato alla WLAN.
	off	L’apparecchio è spento. L'apparecchio è in modalità Sleep. L'apparecchio è in modalità "Non disturbare". L'apparecchio non è collegato alla WLAN.
Accumulatore	acceso fisso verde	Il LED si accende quando la batteria è completamente carica e fino a un tempo di funzionamento batteria del 30%.
	acceso fisso giallo	Il LED si accende con un tempo di funzionamento batteria tra il 29% e il 10%
	lampeggiante rosso	Il LED lampeggia in presenza di un tempo di funzionamento batteria del 9%
	lampeggiante verde	L'apparecchio è in ricarica.
	off	L’apparecchio è spento. L'apparecchio è in modalità Sleep. L'apparecchio è in modalità "Non disturbare".
Robot	off	L’apparecchio è spento. L'apparecchio è in modalità Sleep. L'apparecchio è in modalità "Non disturbare".
	acceso fisso giallo	L’apparecchio si accende. L'apparecchio è in modalità stand-by.
	lampeggiante giallo	È in corso un aggiornamento del software.
	acceso fisso blu	Il robot torna alla stazione di ricarica. Il robot inizia la pulizia.
	lampeggiante blu	La pulizia è stata messa in pausa. Il robot viene caricato in un momento intermedio durante l'operazione di pulizia e continuerà a pulire anche dopo. Il robot torna alla stazione di ricarica perché il serbatoio per l'acqua sporca è pieno o il serbatoio dell'acqua pulita è vuoto poi riprenderà a pulire.
	lampeggiante rosso	Si è verificato un guasto. Vedere il capitolo Guida alla risoluzione dei guasti.
Serbatoio acqua pulita	lampeggiante blu	Il serbatoio dell'acqua pulita è vuoto.
Serbatoio acqua sporca	lampeggiante rosso	Il serbatoio dell'acqua sporca è pieno.

Il robot pulitore passa automaticamente alla modalità Sleep dopo 5 minuti di inattività. Premere un tasto qualsiasi per attivarlo.

Il robot pulitore non passa alla modalità Sleep quando si trova sulla stazione di ricarica.
Il robot pulitore si spegne automaticamente se rimane in modalità Sleep per più di 6 ore

Esiste la possibilità di attivare la modalità "Non disturbare". In modalità "Non disturbare", il robot pulitore non riprende una pulizia interrotta, non esegue pulizie programmate e non emette avvisi acustici. Gli indicatori del display a LED sono spenti.

La modalità "Non disturbare" può essere attivata nell'app. Il download dell'app è descritto nel capitolo Collegamento del robot pulitore con WLAN e app.

Nota

In modalità "Non disturbare", il robot pulitore non viene spento. Per continuare con la pulizia, premere brevemente Tasto di accensione/spegnimento/pausa.

Nell'App è possibile guidare il robot se si blocca, ad es., in un punto inaccessibile.

Questo telecomando può essere selezionato nell'app in "Impostazioni" > "Impostazioni robot".

AVVERTIMENTO

Il robot pulitore RCF 3 può essere caricato solo sul dispositivo di ricarica di una stazione di ricarica con il numero componente 4.269-072.0.

Scegliere la posizione in modo che il robot pulitore possa raggiungere facilmente la stazione di ricarica.
Nota
Posizionare la stazione di ricarica su un pavimento non sensibile all'acqua, poiché il rullo umido potrebbe compromettere il pavimento durante la ricarica.

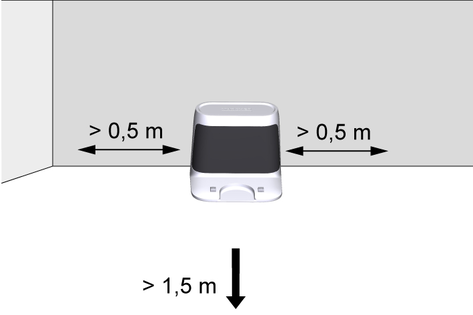

Assicurare una distanza di almeno 0,5 m a sinistra e a destra della stazione di ricarica e una distanza di almeno 1,5 m davanti alla stazione di ricarica.
La posizione non deve essere esposta alla luce diretta del sole.

Posizionare la stazione di ricarica.

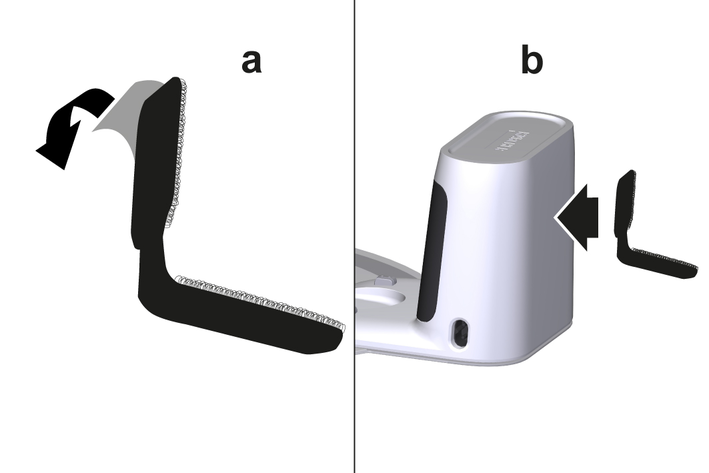

Staccare la pellicola sulla striscia adesiva dell'attacco del cavo e fissare l'attacco del cavo sulla parte posteriore della stazione di ricarica. Posizionare il cavo in modo ordinato come necessario.

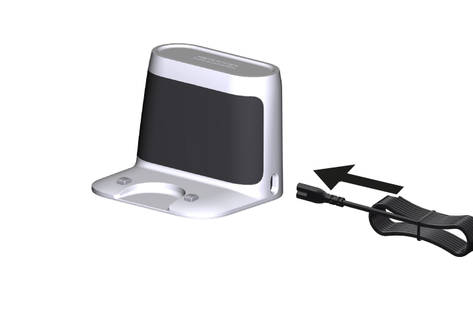

Inserire la spina dell’apparecchio nel supporto del cavo sul lato della stazione di ricarica.
Inserire la spina.

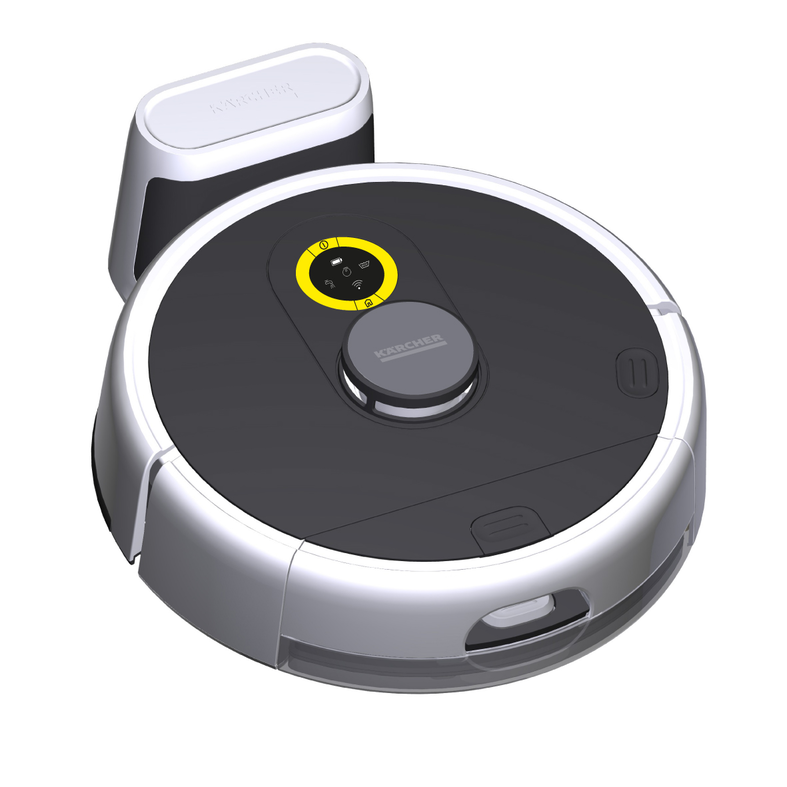

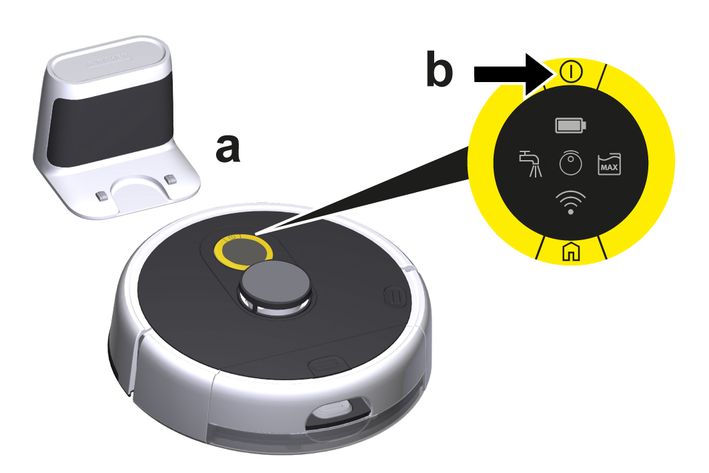

Posizionare manualmente il robot pulitore sulla stazione di ricarica e verificare che i contatti di carica siano ben saldi.
Il robot pulitore si accende automaticamente ed emette un segnale acustico. Gli indicatori del display a LED si accendono.
Nota
Durante la prima messa in funzione, non è possibile l'accensione manuale senza contatto con la stazione di ricarica.

Dopo l'avvio iniziale, il robot pulitore si sposta automaticamente alla stazione di ricarica.

Il robot pulitore può essere controllato direttamente tramite i pulsanti sull’apparecchio o tramite l'app utilizzando un dispositivo mobile abilitato alla rete WLAN. Per poter utilizzare tutte le funzioni disponibili, si consiglia di controllare il robot pulitore tramite l'app Kärcher Home Robots.

Prima di scaricare l'app, assicurarsi di soddisfare i seguenti requisiti:

Il dispositivo mobile è collegato a Internet.
La WLAN a 2,4 GHz del router è attivata.
È garantita una copertura WLAN sufficiente.

Scaricare l'app Kärcher Home Robots dall'App Store di Apple^® o da Google Play^™ Store.

Google Play^™ e Android^™ sono marchi o marchi registrati di Google Inc.
Apple^® e App Store^® sono marchi o marchi registrati di Apple Inc.

Collegamento del robot pulitore con l'app Kärcher Home Robots e la WLAN:

Scaricare l’app Kärcher Home Robots dall’App Store di Apple e dal Google Play Store.
Aprire l'applicazione Kärcher Home Robots.
Creare un account (se non si è ancora registrati).
Aggiungere il robot pulitore desiderato.
Seguire le istruzioni passo-passo dell'app.

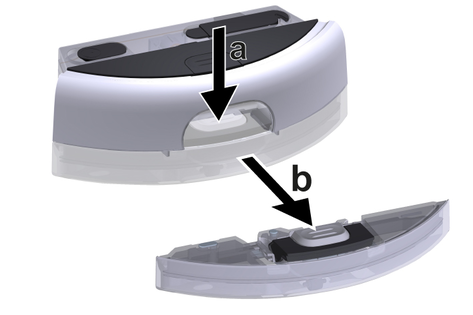

Il serbatoio dell'acqua sporca deve essere inserito nel serbatoio dell'acqua pulita prima di poter installare l'intero modulo del serbatoio nel robot pulitore.

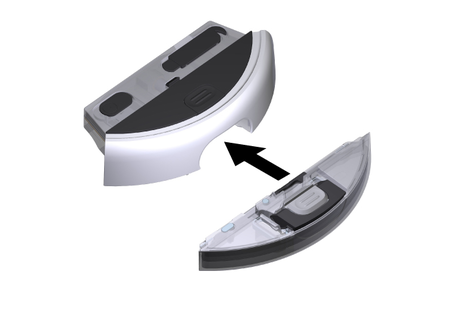

Spingere il serbatoio per l’acqua sporca orizzontalmente nel serbatoio acqua pulita finché non si innesta in modo percettibile.

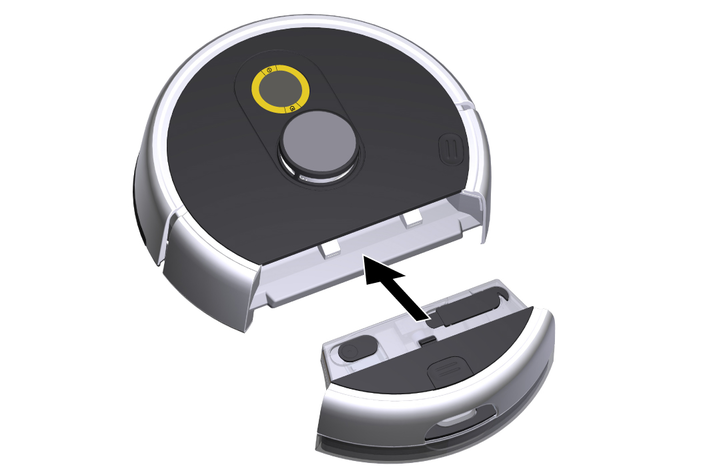

Spingere il serbatoio acqua pulita orizzontalmente nel robot pulitore finché non si innesta in modo percettibile.

Nota

È anche possibile inserire prima il serbatoio dell'acqua pulita nell'apparecchio e poi quello dell'acqua sporca nel serbatoio dell'acqua pulita.

Premere il tasto di sblocco del serbatoio dell'acqua pulita e rimuovere il serbatoio dell'acqua pulita dall'apparecchio.

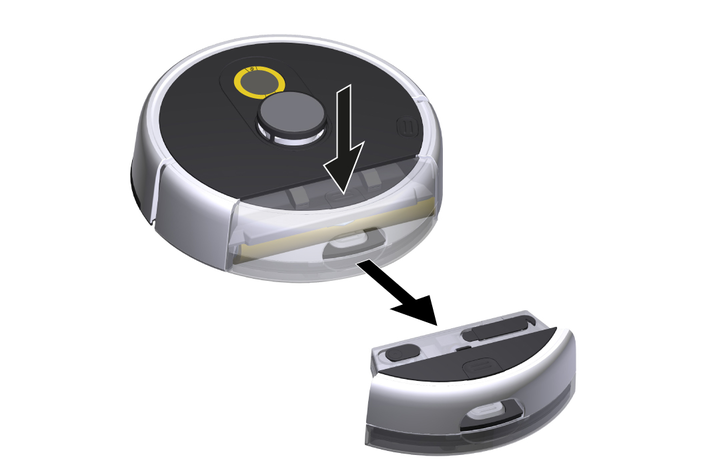

Premere il tasto di sblocco del serbatoio dell'acqua sporca ed estrarre il serbatoio dal serbatoio acqua pulita.

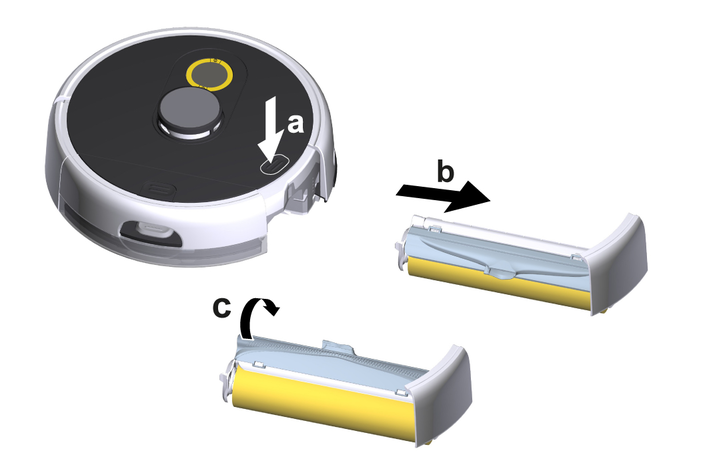

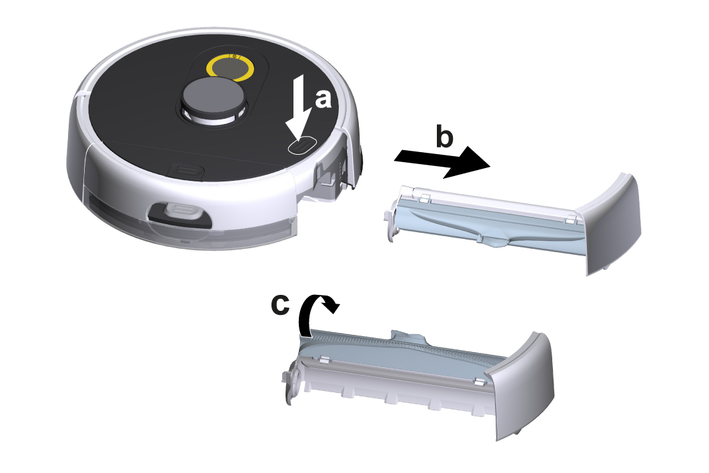

Premere il tasto di sblocco della cassetta rulli.
La cassetta rulli si stacca dal robot pulitore.
Rimuovere la cassetta rulli dal robot pulitore.
Aprire il Unità di raschiamento.

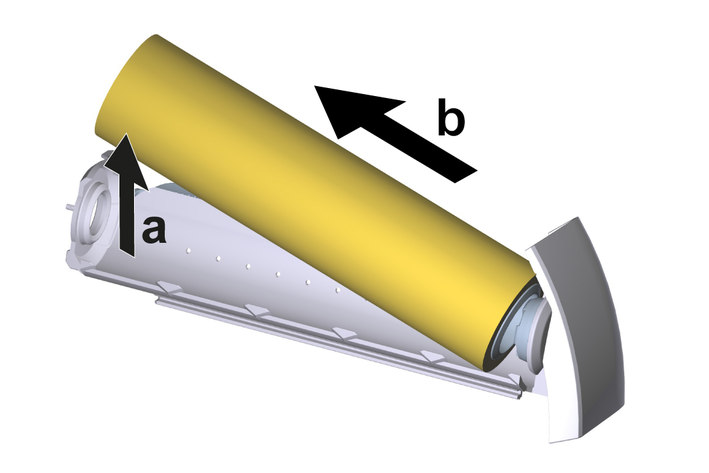

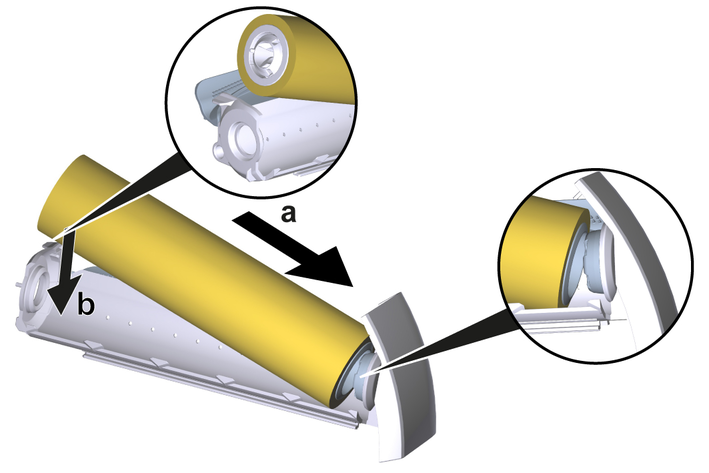

Posizionare il rullo di pulizia sul supporto del rullo come mostrato in figura e quindi premerlo verso il basso. Osservare il codice cromatico (grigio su grigio, bianco su bianco).
Richiudere il Unità di raschiamento.

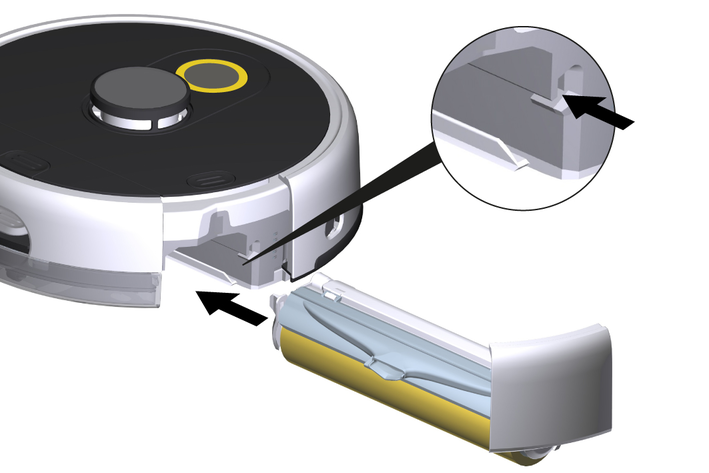

Prestare attenzione alla guida della cassetta e spingere la cassetta rulli nel robot pulitore finché non si innesta in modo percettibile.

ATTENZIONE

Pericolo dovuto alla fuoriuscita d’acqua

Pericolo di danneggiamento

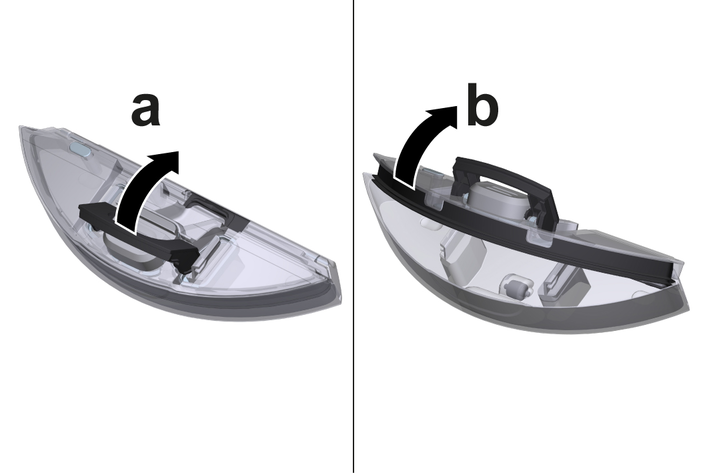

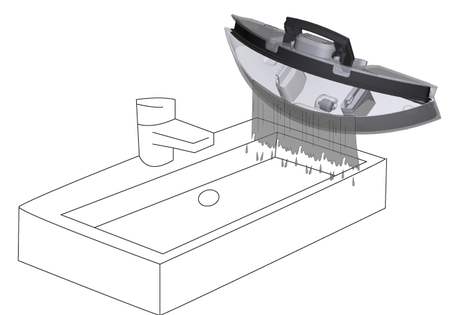

Svuotare il serbatoio dell’acqua sporca ogni volta che il serbatoio dell’acqua pulita è vuoto e prima di riempire il serbatoio dell’acqua pulita per evitare che il serbatoio dell’acqua sporca trabocchi.

Rimuovere il serbatoio dell'acqua pulita, vedere il capitolo Rimozione del serbatoio per l'acqua sporca e del serbatoio acqua pulita.

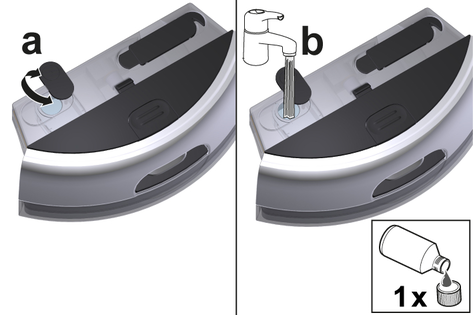

Aprire il tappo del serbatoio e ruotarlo di lato.
Riempire il serbatoio dell’acqua pulita con acqua fredda o tiepida.
Per un risultato di pulizia ancora migliore, aggiungere il detergente o il prodotto per la cura KÄRCHER nel serbatoio dell'acqua pulita.
ATTENZIONE
Sovradosaggio o sottodosaggio di prodotti per la pulizia o la manutenzione
Può comportare una pulizia non soddisfacente.
Prestare attenzione al dosaggio raccomandato per i prodotti per la pulizia o la manutenzione.
Nota
Non utilizzare detergenti di altri produttori, poiché potrebbero causare una forte schiuma sul pavimento o nel serbatoio dell'acqua sporca dell'apparecchio.
Inoltre, durante i primi cicli di pulizia può formarsi della schiuma se sul pavimento ci sono ancora residui di detergenti di altri produttori usati in precedenza.
Chiudere il tappo del serbatoio.
Inserire il serbatoio dell'acqua pulita nell'apparecchio, vedere il capitolo Inserimento del serbatoio per l'acqua sporca e del serbatoio acqua pulita.

ATTENZIONE

Pericolo dovuto agli ostacoli

Pericolo di danneggiamento

Prima di azionare il robot pulitore, accertarsi che non vi siano ostacoli sul pavimento, sulle scale o sui pianerottoli.

Mantenere il pavimento libero da oggetti per garantire una pulizia efficace. Gli ostacoli richiedono una pulizia prolungata, perché il robot pulitore deve aggirare gli oggetti.

Aprire le porte dei locali da pulire.

In caso di utilizzo del robot pulitore con l'app: Eseguire la configurazione nell'app in modo che il robot pulitore possa pulire in base alle esigenze individuali (zone non consentite, diversi parametri di pulizia, ecc.), vedere il capitolo Impostazioni nell'app.

La pulizia può essere avviata anche dal robot pulitore senza un'app. Con i tasti possono essere eseguiti i seguenti comandi:

Avviare la pulizia tramite il Tasto di accensione/spegnimento/pausa.
Interrompere la pulizia tramite il Tasto di accensione/spegnimento/pausa.
Riportare manualmente il robot pulitore alla stazione di ricarica tramite il Tasto Home.

Il robot pulitore torna automaticamente alla stazione di ricarica per ricaricarsi quando ha completato un'attività di pulizia o in caso di esaurimento dell’energia durante un'operazione di pulizia.

L'app Kärcher Home Robots offre, tra le altre, le seguenti funzioni principali:

Guida passo-passo per le opzioni di configurazione
Impostazioni di mappatura di locali e di più piani
Impostazione degli orari
Definizione di zone no-go e muri virtuali
Note su guasti o malfunzionamenti e sull'avanzamento della pulizia
Impostazione dei parametri di pulizia come quantità d'acqua, intensità di pulizia, numero di passate o modalità di evitamento dei tappeti
Configurazione di zone di pulizia
Attivazione / Disattivazione della modalità "Non disturbare"

FAQ con aiuto per guasti dettagliato

Nota

Se non è possibile accendere il robot pulitore a causa di un livello di carica troppo basso, posizionarlo direttamente sulla stazione di ricarica, vedere il capitoloPrima messa in funzione.

Posizionare manualmente il robot pulitore sulla stazione di ricarica e verificare che i contatti di carica siano ben saldi.
Il robot pulitore si accende automaticamente ed emette un segnale acustico.
Il Indicazione LED "Stato del robot" lampeggia giallo.

Nota

In alternativa, il robot pulitore può essere acceso anche quando non si trova sulla stazione di ricarica:

Tenere premuto Tasto di accensione/spegnimento/pausa per 3 secondi.
Il robot pulitore si accende.

Nota

Aprite le porte di tutte le stanze che il robot pulitore deve pulire e mantenete il pavimento libero da oggetti.

Premere il Tasto di accensione/spegnimento/pausa.
Il robot pulitore emette un segnale verbale e crea prima una mappa dell'ambiente circostante senza pulire.
Il Indicazione LED "Stato del robot" si accende di blu fisso.
Al termine della creazione della mappa, l'apparecchio torna alla stazione di ricarica.
Non appena il robot pulitore è collegato alla stazione di ricarica, il Indicazione LED "Stato del robot" si illumina di giallo e il Indicazione LED "Batteria" lampeggia di verde.

Nota

Attendere qualche secondo prima di premere nuovamente il tasto Tasto di accensione/spegnimento/pausa, in modo che il robot possa salvare la mappa.

Premere il Tasto di accensione/spegnimento/pausa.
Il robot pulitore emette un segnale verbale e inizia a pulire.
Il Indicazione LED "Stato del robot" si accende di blu fisso.

Nota

Aprite le porte di tutte le stanze che il robot pulitore deve pulire e mantenete il pavimento libero da oggetti.

Nell'app, premere il campo di comando "Avvio" e seguire i passaggi indicati come serve.
Il robot pulitore emette un segnale verbale e avvia la creazione della mappa.
Il Indicazione LED "Stato del robot" si accende di blu fisso.
Al termine della creazione della mappa, l'apparecchio torna alla stazione di ricarica.
Non appena il robot pulitore è collegato alla stazione di ricarica, il Indicazione LED "Stato del robot" si illumina di giallo e il Indicazione LED "Batteria" lampeggia di verde.
Nota
Quando il robot pulitore è collegato alla stazione di ricarica, ci vogliono pochi secondi per creare la mappa nell'app. Il Indicazione LED "Stato del robot" lampeggia giallo.
Dopo il salvataggio della mappa, viene emesso un segnale acustico.

Le configurazioni individuali della mappa possono essere effettuate nell'app.

Le pareti virtuali e le aree limitate impediscono al robot pulitore di entrare in aree che non devono essere pulite.
Con la pulizia a punti o a zone, il robot può pulire una volta in modo mirato le aree selezionate dall'utente.
Con diverse modalità di pulizia, l'intensità di pulizia può essere selezionata individualmente per ogni stanza in base al tipo di pavimento o di sporco (quantità di acqua, numero di passaggi per area, diversa velocità del rullo e velocità di avanzamento del robot, ecc.)

Il download dell'app è descritto nel capitolo Collegamento del robot pulitore con WLAN e app.

Seguire le istruzioni passo-passo dell'app.

Selezionare la mappa desiderata nell'app e avviare la pulizia in base alla configurazione personalizzata.

Interrompere la pulizia sull'apparecchio:

Premere un tasto qualsiasi durante la pulizia.
Il robot pulitore si ferma.
Il Indicazione LED "Stato del robot" lampeggia di blu.
Premere il Tasto di accensione/spegnimento/pausa.
La pulizia continua.

Interruzione della pulizia nell'app:

Nell'app, premere il campo di comando "Avvio".
Il robot pulitore si ferma.
Il Indicazione LED "Stato del robot" lampeggia di blu.
Nell'app, premere il campo di comando "Avvio".
La pulizia continua.

Indicazione LED "Batteria" indica lo stato della batteria, vedi capitolo Simbolo LED sul display.

Segnali ottici avvertono quando la batteria è scarica.

Il Indicazione LED "Stato del robot" lampeggia in rosso quando la batteria è scarica e deve essere ricaricata.
Durante la ricarica nella stazione di ricarica, il Indicazione LED "Stato del robot" lampeggia in rosso se il livello della batteria è ancora troppo basso per continuare la pulizia.
Nota
Se il robot pulitore non ha ancora terminato la pulizia, tornerà autonomamente al punto in cui la pulizia era stata interrotta dopo aver ricaricato la batteria.

Procedura sull'apparecchio:

Se il robot sta eseguendo un ciclo di pulizia, premere un tasto qualsiasi.
Il robot pulitore si ferma.
Il Indicazione LED "Stato del robot" lampeggia di blu.
Premere il Tasto Home.
La pulizia viene annullata.
Il robot pulitore si sposta alla stazione di ricarica per ricaricarsi. Il robot pulitore emette un segnale verbale.
Non appena il robot pulitore è collegato alla stazione di ricarica, il Indicazione LED "Stato del robot" si illumina di giallo e il Indicazione LED "Batteria" lampeggia di verde.

Procedura nell'app:

Se il robot sta eseguendo una pulizia, premere il campo di comando "Avvio" nell'app.
Il robot pulitore si ferma.
Il Indicazione LED "Stato del robot" lampeggia di blu.
Nell'app, premere il campo di comando "Caricare".
La pulizia viene annullata.
Il robot pulitore si sposta alla stazione di ricarica per ricaricarsi. Il robot pulitore emette un segnale verbale.
Non appena il robot pulitore è collegato alla stazione di ricarica, il Indicazione LED "Stato del robot" si illumina di giallo e il Indicazione LED "Batteria" lampeggia di verde.

Quando il serbatoio per l'acqua sporca è pieno, il Indicazione LED "Max" lampeggia in rosso e il robot pulitore torna alla stazione di ricarica.

Rimuovere il serbatoio per l'acqua sporca, vedi capitolo Rimozione del serbatoio per l'acqua sporca e del serbatoio acqua pulita.
Tirare la leva di apertura del serbatoio per l'acqua sporca verso l'alto e sollevare il coperchio del serbatoio dell'acqua sporca.
Svuotare il serbatoio dell’acqua sporca. In caso di sporco ostinato, sciacquare il serbatoio dell'acqua sporca con acqua dolce o pulirlo con una spazzola di pulizia.
Chiudere il coperchio del serbatoio acqua sporca.
Inserire il serbatoio per l'acqua sporca (vedere capitolo Inserimento del serbatoio per l'acqua sporca e del serbatoio acqua pulita).
Per continuare con la pulizia, premere il tasto Tasto di accensione/spegnimento/pausa.

Quando il serbatoio dell'acqua pulita è vuoto, Indicazione LED "Acqua dolce" lampeggia in blu e il robot pulitore torna alla stazione di ricarica.

Riempire il serbatoio dell’acqua pulita (vedere il capitolo Riempimento del serbatoio dell'acqua pulita).
ATTENZIONE
Pericolo dovuto alla fuoriuscita d’acqua
Pericolo di danneggiamento
Svuotare il serbatoio dell’acqua sporca ogni volta che il serbatoio dell’acqua pulita è vuoto e prima di riempire il serbatoio dell’acqua pulita per evitare che il serbatoio dell’acqua sporca trabocchi.

Premere un tasto qualsiasi durante la pulizia.
Il robot pulitore si ferma.
Nota
Il robot pulitore non può essere spento quando si trova sulla stazione di ricarica.
Tenere premuto Tasto di accensione/spegnimento/pausa 3 secondi.
Il robot pulitore emette un segnale acustico.
Tutti gli indicatori LED si spengono.
Il robot pulitore si spegne.
Svuotare e pulire il serbatoio dell'acqua sporca, vedere il capitolo Pulizia del serbatoio dell’acqua sporca.
Pulire il rullo di pulizia e lasciarlo asciugare, vedere il capitolo Pulizia del rullo di pulizia.
Pulire Unità di raschiamento con pettine, vedere il capitolo Pulizia del raschiatore con pettine.

Se si passa a un nuovo router o si cambia la password WLAN, è necessario ripristinare la connessione WLAN del robot pulitore.

Nota

Sono supportate solo le reti WLAN a 2,4 GHz.

Accendere il robot pulitore, vedere il capitolo Accensione del robot pulitore.
Premere contemporaneamente il pulsante di accensione/spegnimento e Tasto Home per 3 secondi, finché non viene emesso un segnale verbale.

Tenere premuto Tasto Home per 5 secondi finché non viene emesso un segnale acustico.
Tenere premuto ancora una volta Tasto Home per 5 secondi finché non viene emesso un segnale acustico.
Le impostazioni di fabbrica vengono ripristinate.

Possibilmente, trasportare o restituire l’apparecchio solo nella confezione originale. Qualora la confezione originale non fosse disponibile, contattare la nostra assistenza.

La batteria agli ioni di litio è soggetta ai requisiti del diritto relativo alle merci pericolose.

Una batteria non danneggiata e funzionante può essere trasportata dall’utente in ambiente pubblico, senza l’applicazione di ulteriori requisiti.

In caso di spedizione ad opera di terzi (impresa di trasporti), occorre attenersi a particolari requisiti in materia di imballo e contrassegno.

Osservare anche le disposizioni nazionali.

ATTENZIONE

Liquidi / sporco umido

Se l'apparecchio contiene ancora liquidi/sporco umido quando viene conservato, possono generarsi odori sgradevoli.

Quando l'apparecchio viene stoccato, svuotare completamente il serbatoio dell'acqua pulita e quello dell’acqua sporca.

Pulire la cassetta del rullo.

Utilizzare lo strumento di pulizia per rimuovere i capelli e le particelle di sporco dal raschiatore con pettine.

Lasciare asciugare all'aria il rullo pulito. Non far asciugare il rullo bagnato in un armadio chiuso.

ATTENZIONE

Danneggiamento del robot pulitore a causa di uno stoccaggio errato

Non riporre il robot pulitore a testa in giù. L'alloggiamento del sensore laser (LiDAR) non deve mai entrare in contatto con il pavimento o con oggetti.

Non collocare alcun oggetto sul robot pulitore.

Conservare il robot pulitore completamente carico e spento in un luogo fresco e asciutto.

Nota

Per evitare uno scaricamento totale della batteria, ricaricare completamente il robot pulitore al più tardi dopo 5 mesi.

Pulire i sensori almeno mensilmente. Pulire sempre immediatamente i sensori se si sporcano.

Pulire i sensori con un panno morbido.

ATTENZIONE

Sporco ostinato

Lo sporco ostinato può danneggiare l’apparecchio, a lungo termine.

Pulire regolarmente il serbatoio dell'acqua sporca.

Per informazioni sulla procedura di svuotamento del serbatoio per l’acqua sporca, vedere il capitolo Svuotamento serbatoio per l'acqua sporca.

ATTENZIONE

Residui di detergente nel rullo

Formazione di schiuma

Dopo ogni utilizzo occorre lavare il rullo sotto l'acqua corrente o in lavatrice.

ATTENZIONE

Danni causati dalla pulizia dei rulli con ammorbidente o dall'asciugatrice

Danni alle microfibre

Non utilizzare l'ammorbidente per il lavaggio in lavatrice.

Non mettere i rulli nell'asciugatrice.

ATTENZIONE

Danni materiali in caso di rullo allentato

Questo può danneggiare la lavatrice.

Posizionare il rullo in una retina per bucato e aggiungere al carico della lavatrice dei capi di bucato.

Premere il tasto di sblocco della cassetta rulli.
La cassetta rulli si stacca dal robot pulitore.
Rimuovere la cassetta rulli dal robot pulitore.
Aprire il Unità di raschiamento.
Rimuovere il rullo di pulizia dalla cassetta dei rulli.

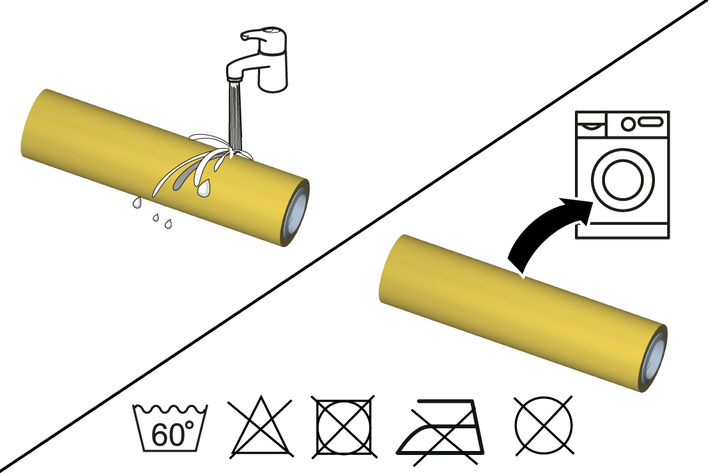

Lavare il rullo di pulizia sotto acqua corrente o in lavatrice a max 60 °C.
Pulire l'azionamento dei rulli con un panno umido.
Lasciare asciugare all'aria il rullo di pulizia.

ATTENZIONE

Sporco ostinato

Lo sporco ostinato può danneggiare l’apparecchio, a lungo termine.

Si consiglia di pulire completamente l'apparecchio dopo ogni utilizzo.

ATTENZIONE

Sporco ostinato

Lo sporco ostinato può danneggiare l’apparecchio, a lungo termine.

Pulire regolarmente il raschiatore con lo strumento di pulizia.

ATTENZIONE

Danni causati dalla pulizia del raschiatore in lavastoviglie

Come conseguenza del processo di lavaggio, il raschiatore può deformarsi e quindi non premere più correttamente sul rullo. Questo peggiora il risultato della pulizia.

Non lavare il raschiatore in lavastoviglie, ma sotto l'acqua corrente.

Premere il tasto di sblocco della cassetta rulli.
La cassetta rulli si stacca dal robot pulitore.
Rimuovere la cassetta rulli dal robot pulitore.
Aprire il Unità di raschiamento.
Rimuovere il rullo di pulizia dalla cassetta dei rulli.

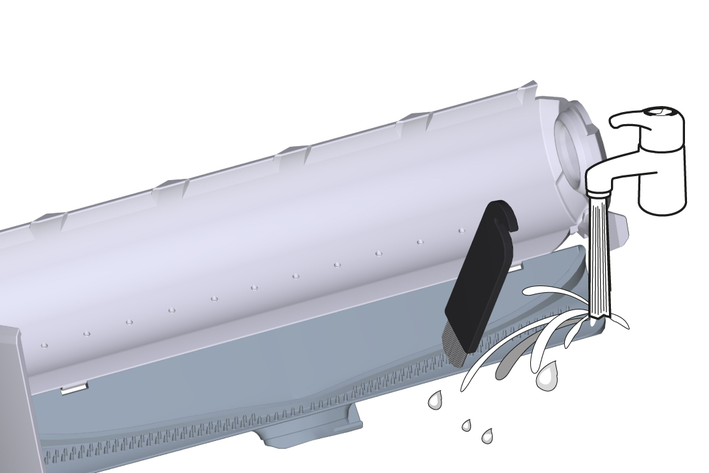

Pulire Unità di raschiamento sotto l’acqua corrente.
Rimuovere lo sporco ostinato con l'apposito strumento di pulizia.
Richiudere il Unità di raschiamento.
Prestare attenzione alla guida della cassetta e spingere la cassetta rulli nel robot pulitore finché non si innesta in modo percettibile.

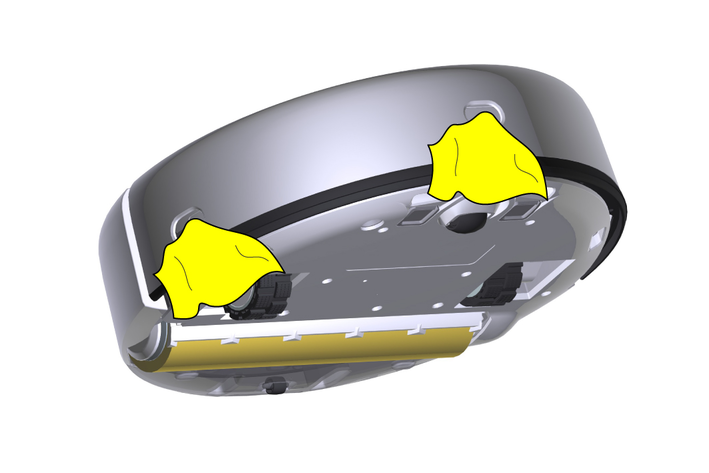

Le particelle di sporco (come ad es. la sabbia, ecc.) possono rimanere bloccate sulla superfice di scorrimento e danneggiare le superfici delicate e lisce del pavimento.

Pulire la superfice di scorrimento delle ruote con un panno umido.

ATTENZIONE

Uso di prodotti non idonei per la pulizia e la manutenzione

L'uso di prodotti non idonei per la pulizia e la manutenzione può danneggiare l'apparecchio e comportare la decadenza della garanzia.

Utilizzare solo i detergenti KÄRCHER.

Prestare attenzione al dosaggio corretto.

Nota

Ove necessario, utilizzare i prodotti per la pulizia o la manutenzione di KÄRCHER per la pulizia dei pavimenti.

Quando si dosano i prodotti per la pulizia e la manutenzione, seguire le informazioni del produttore sulla quantità.
Per evitare la formazione di schiuma, riempire il serbatoio dell'acqua pulita prima con acqua e poi con prodotti per la pulizia o la manutenzione.
Per evitare traboccamenti, quando si introduce l’acqua lasciare uno spazio sufficiente per i prodotti per la pulizia o la manutenzione.

Un rullo di pulizia usurato può peggiorare il risultato della pulizia.

Controllare regolarmente l'usura del rullo di pulizia e se necessario sostituirlo.

I guasti hanno spesso cause semplici che possono essere risolte con l’ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

L'indicatore LED "Stato del robot" lampeggia rosso

Causa:

La batteria è scarica.

Rimedio:

Caricare l’accumulatore.

Causa:

Il robot pulitore deve essere spento e si trova sulla stazione di ricarica.

Rimedio:

Spegnere il robot pulitore quando non è sulla stazione di ricarica

Causa:

Il serbatoio dell'acqua pulita non è inserito correttamente nel dispositivo.

Rimedio:

Rimuovere il serbatoio acqua pulita e rimetterlo. Inserire il serbatoio dell'acqua pulita in modo che sia posizionato saldamente nell’apparecchio.

Causa:

Il rullo di pulizia non è inserito correttamente nell’apparecchio.

Rimedio:

Inserire correttamente il rullo di pulizia nell’apparecchio.

Causa:

Il rullo di pulizia è incastrato o bloccato.

Rimedio:

Rimuovere il rullo di pulizia e inserirlo correttamente nell'apparecchio.

Se non è possibile riparare il guasto occorre far controllare l’apparecchio dal servizio clienti.

L'indicatore LED "Stato del robot" lampeggia rosso

Causa:

La batteria è scarica.

Rimedio:

Caricare l’accumulatore.

Causa:

Il robot pulitore deve essere spento e si trova sulla stazione di ricarica.

Rimedio:

Spegnere il robot pulitore quando non è sulla stazione di ricarica

Causa:

Il serbatoio dell'acqua pulita non è inserito correttamente nel dispositivo.

Rimedio:

Rimuovere il serbatoio acqua pulita e rimetterlo. Inserire il serbatoio dell'acqua pulita in modo che sia posizionato saldamente nell’apparecchio.

Causa:

Il rullo di pulizia non è inserito correttamente nell’apparecchio.

Rimedio:

Inserire correttamente il rullo di pulizia nell’apparecchio.

Causa:

Il rullo di pulizia è incastrato o bloccato.

Rimedio:

Rimuovere il rullo di pulizia e inserirlo correttamente nell'apparecchio.

In ogni Paese, valgono le condizioni di garanzia rilasciate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Ulteriori informazioni sono disponibili all'indirizzo: www.kaercher.com/dealersearch

Apparecchio	Tipo di costruzione	Banda di frequenza, MHz	Potenza, max. EIRP, mW
RCF 3	WLAN	2400-2483,5	100

Con la presente Alfred Kärcher SE & Co. KG dichiara che il modello di apparecchiatura radio Robo Cleaner è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al sito www.kaercher.com/RCF3.

Collegamento elettrico
Potenza nominale	36 W
Tensione nominale accumulatore	14,4 V
Tipo unità accumulatore	Li-ION
Tensione nominale caricabatterie	220-240 V
Corrente nominale del caricabatterie	0,8 A
Capacità batteria	4800 mAh
Capacità nominale batteria	5200 mAh
Tempo di funzionamento a batteria completamente carica nella modalità Sensitiv	125 min
Connessioni wireless	WLAN IEEE 802.11b/g/n 2,4 GHz
Frequenza	2400-2483,5 MHz
Max. potenza del segnale, WLAN	<20 dBm
Quantità di riempimento serbatoio dell'acqua
Volume serbatoio acqua pulita	430 ml
Volume serbatoio acqua sporca	115 ml
Dimensioni e pesi robot pulitore
Peso	4,5 kg
Lunghezza x larghezza x altezza	340 x 340x 120 mm
Dimensioni e pesi stazione di ricarica
Peso	0,4 kg
Lunghezza x larghezza x altezza	142 x 153 x 124 mm

</BackPage>

RCF 3

59794190 (01/24)

Avvertenze generali

Avvertenze di sicurezza

Livelli di pericolo

PERICOLO

AVVERTIMENTO

PRUDENZA

ATTENZIONE

Avvertenze di sicurezza generali

PERICOLO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

PRUDENZA

PRUDENZA

ATTENZIONE

ATTENZIONE

Pericolo di scosse elettriche

AVVERTIMENTO

AVVERTIMENTO

PRUDENZA

Avvertenze di sicurezza Esercizio

PERICOLO

PERICOLO

AVVERTIMENTO

PRUDENZA

PRUDENZA

PRUDENZA

PRUDENZA

PRUDENZA

ATTENZIONE

ATTENZIONE

ATTENZIONE

ATTENZIONE

ATTENZIONE

ATTENZIONE

Avvertenze di sicurezza stazione di ricarica

PERICOLO

PERICOLO

PERICOLO

PERICOLO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

AVVERTIMENTO

ATTENZIONE

ATTENZIONE

ATTENZIONE

ATTENZIONE

ATTENZIONE

Simboli riportati sull’apparecchio

Tutela dell'ambiente

Impiego conforme alla destinazione

Accessori e ricambi

Volume di fornitura

Descrizione dell’apparecchio

Funzionamento del robot pulitore

Simbolo LED sul display

Modalità speciali

Modalità Sleep

Modalità "Non disturbare"

Nota

Comando a distanza

Prima messa in funzione

Posizionamento della stazione di ricarica

AVVERTIMENTO

Nota

Collegamento del robot pulitore con la stazione di ricarica

Nota

Collegamento del robot pulitore con WLAN e app
