本製品はリチウムイオンバッテリーを使用しております。リチウムイオンバッテリーはリサイクル可能な貴重な資源です。製品の廃棄に際しては、以下の手順でバッテリーをはずし、リサイクルにご協力ください。

バッテリーの仕様変更のお知らせ
本製品はランニングチェンジにより、トルクスドライバー(T-10)のみで簡単にバッテリーを取り外せる新構造にアップデートされました。

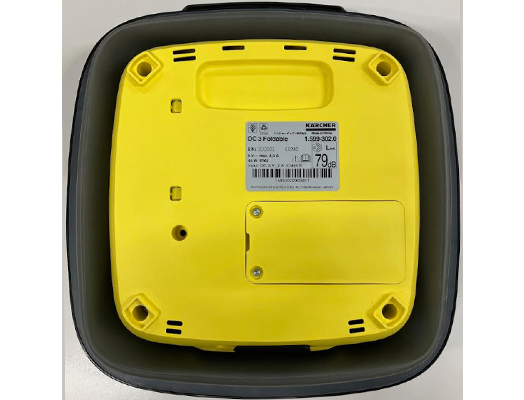

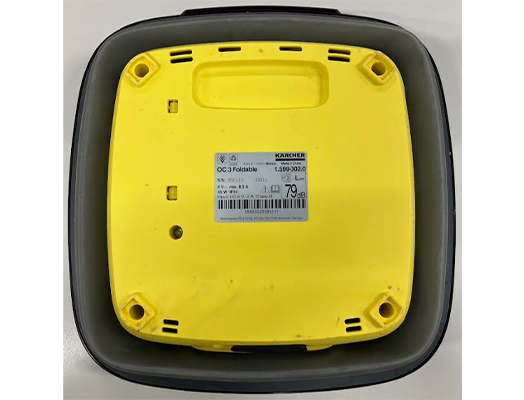

お手持ちの製品が新型・旧型のどちらであるかは、製品背面でご確認いただけます。(バッテリカバー付きが新型となります)
それぞれバッテリーの取り外し手順が異なりますので、該当する手順に従って作業を行ってください。

旧型の分解(バッテリー取り外し)方法

[ご注意]
作業の前に必ず次のことをご確認ください
○バッテリーを使い切っていること
○スイッチがオフであること
分解すると保証が無効となり、修理やサービスが受けられなくなりますのでご了承ください。
必要工具 ・トルクス T-20・絶縁用テープ・ニッパー・マイナスドライバー・ペンチ

分解手順

  • 01-フレックスホース、給水口フィルターを外します。
  • 02-本体を裏面にひっくり返して、ネジ5本を外します。
  • 03-本体裏面側の黄色カバーを開けます。バッテリーが出てきます。(赤丸部分)
  • 04-黄色カバーにつながっているケーブルを外します。矢印をつまみながら引き抜きます。
  • 05-バッテリーから伸びているケーブル4本を1本ずつニッパーで切ります。
  • 06-ニッパーで切ったケーブル4本の端に絶縁用テープを巻きます。

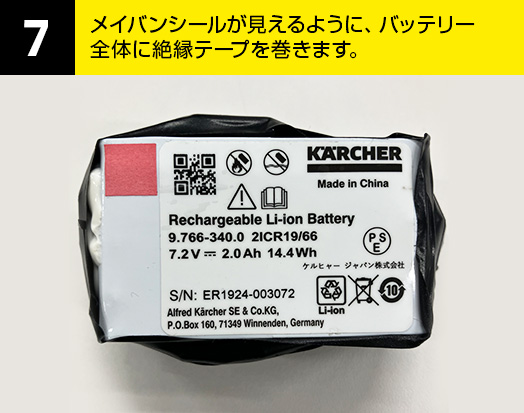

  • 07-メイバンシールが見えるように、バッテリー全体に絶縁用テープを巻きます。

以上で『旧型』の分解(バッテリー取り外し)作業は完了です。

新型のバッテリー取り外し方法

[ご注意]
作業の前に必ず次のことをご確認ください
○バッテリーを使い切っていること
○スイッチがオフであること
分解すると保証が無効となり、修理やサービスが受けられなくなりますのでご了承ください。
必要工具 ・トルクス T-20・絶縁用テープ・ニッパー・マイナスドライバー・ペンチ

バッテリー取り外し手順(新型)

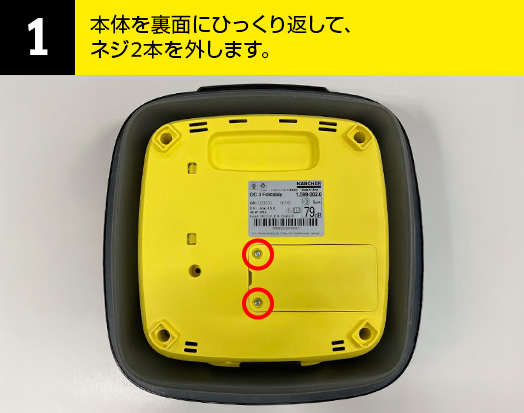

  • 01-本体を裏面にひっくり返して、ネジ2本を外します。

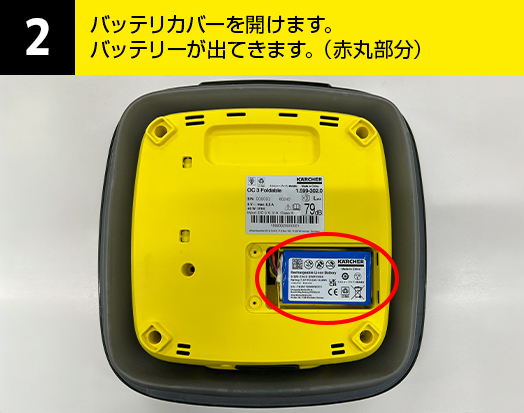

  • 02-バッテリカバーを開けます。バッテリーが出てきます。

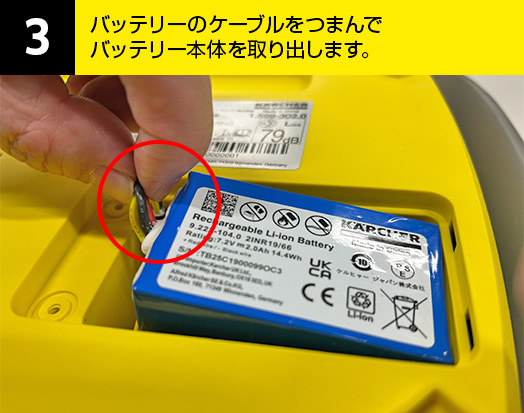

  • 03-バッテリーのケーブルをつまんでバッテリー本体を取り出します。

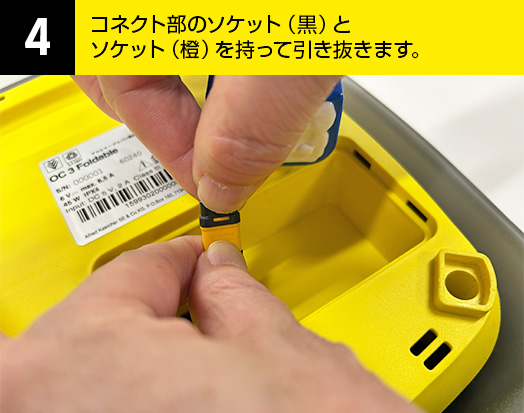

  • 04-コネクト部のソケット(黒)とソケット(橙)を持って引き抜きます。

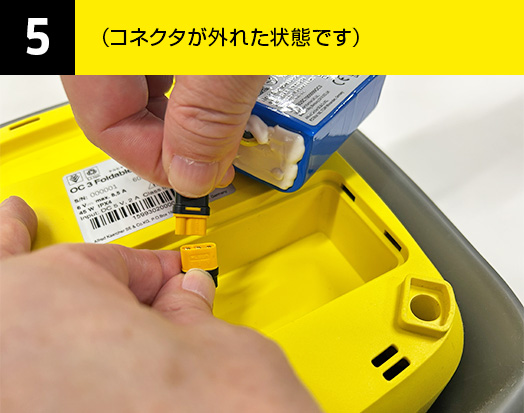

  • 05-コネクタが外れた状態です。

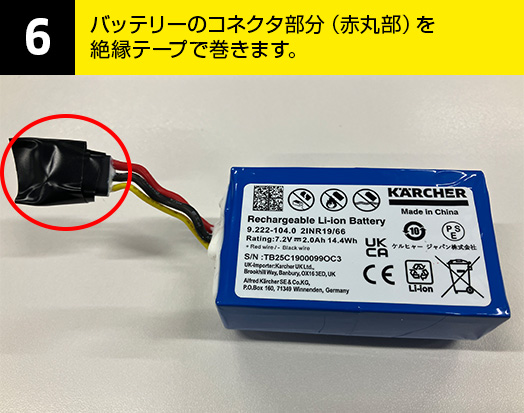

  • 06-バッテリーのコネクタ部分(赤丸部)を絶縁テープで巻きます。

以上で『新型』のバッテリー取り外しは完了です。


リチウムイオンバッテリーはリサイクル可能な貴重な資源です。リサイクルにご協力ください。
製品の廃棄に際しては、手順に従ってバッテリーを外し、お住まいの自治体の処分方法に従って適切にご対応ください。
リチウムイオンバッテリーの分解が難しい場合は、当社にて分解いたします。製品のままお送りいただくか、最寄りの当社拠点にお持ち込みください。
(送料はお客様負担でお送りください。処分料は無償です。)


JBRC

一般社団法人JBRCのサイトより、対象のリチウムイオンバッテリーを回収できる「協力店・協力自治体」を検索することもできます。

一般社団法人JBRCのホームページはこちら
