リチウムイオンバッテリー内蔵製品の廃棄方法 VCS 3

本製品はリチウムイオンバッテリーを使用しております。リチウムイオンバッテリーはリサイクル可能な貴重な資源です。製品の廃棄に際しては、以下の手順でバッテリーをはずし、リサイクルにご協力ください。

［ご注意］
作業の前に必ず次のことをご確認ください
○バッテリーを使い切っていること
○スイッチがオフであること
分解すると保証が無効となり、修理やサービスが受けられなくなりますのでご了承ください。
必要工具 ・マイナスドライバー・プラスドライバー・ニッパー・絶縁用テープ

分解手順

  • 01-ダストコンテナ、パイプを本体から外し本体のみの状態にする。
  • 02-本体握り部分の外側に有るｷｬｯﾌﾟを外し、中にある1本のネジを外す。
  • 03-スイッチ部のシールを剥がす。中にある2本のネジを外す。
  • 04-ダストコンテナ取り付け部の10本のネジを外す。
  • 05-本体握り部分の外側に有るカバーを外す。
  • 06-本体の上面の白カバーを外す。
  • 07-基盤に付いているケーブル6本（赤丸）を端子をつまみながら（青矢印）外す。ウレタンスポンジ（青丸）を取り外す。
  • 08-赤丸のネジ6本を外す。
  • 09-モーター部と黒いカバーを分離します。
  • 10-モーター部を分解するとバッテリー（赤丸）が見えます。
  • 11-基盤に付いているケーブル4本（赤丸）を端子をつまみながら外す。
  • 12-基盤とモーター間のケーブル2本（赤丸）を1本ずつ切断する。

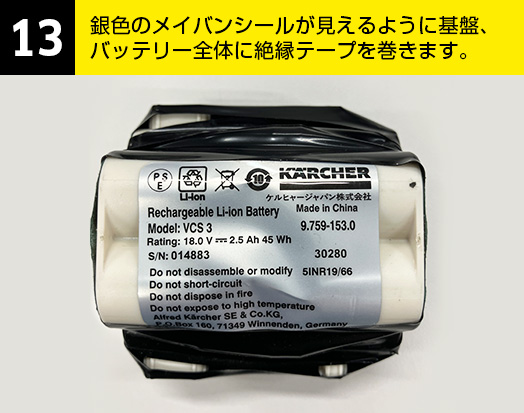

  • 13-銀色のメイバンシールが見えるように基盤、バッテリー全体に絶縁用テープを巻きます。

以上で分解作業は完了です。

リチウムイオンバッテリーはリサイクル可能な貴重な資源です。リサイクルにご協力ください。
製品の廃棄に際しては、手順に従ってバッテリーを外し、お住まいの自治体の処分方法に従って適切にご対応ください。
リチウムイオンバッテリーの分解が難しい場合は、当社にて分解いたします。製品のままお送りいただくか、最寄りの当社拠点にお持ち込みください。（送料はお客様負担でお送りください。処分料は無償です。）
