KÄRCHER BIKE CLEANING STATIONS
Platzvorbereitung
PLATZ:
Mindestplatzbedarf von 6 x 13 m
STROM:
Bauseits Stromkasten (min. 16 Ah) mit mindestens 4 Stück 230 V-Anschlüssen, an welchem die Hochdruckreiniger der Bike Cleaning Stations angeschlossen werden.
WASSER:
Am besten ab einem Hydranten mit einem Feuerwehrschlauch bis zum Standort, an dem die Bike Cleaning Stations angeschlossen werden. Feuerwehrschlauch kann an unsere Wasserbatterie angeschlossen werden.
→ Alternative: 4 normale Wasserschläuche mit Geka-Kupplung 5/8'' bis zur Wasserbatterie ziehen.
ABWASSER:
Schacht, um das Abwasser direkt in die Kanalisation einleiten zu können. Am besten befindet sich dieser hinter den Bike-Waschboxen. Abwassereinleitung in die Kanalisation (Mischwasser) mit der Gemeinde oder Feuerwehr absprechen. Mit jeder Waschbox werden 6 Abwasserschläuche à 2.5 m - also insgesamt 15 m - mitgeliefert.
ABSPERRGITTER:
5 Absperrgitter sind durch den Veranstalter bereitzustellen.
Anlieferung und Platzierung
Anlieferung und abladen durch tz Transport
- Die komplette Organisation läuft über Kärcher Schweiz, Tanja Mosberger
044 846 67 09 / 079 293 36 66 / tanja.mosberger@kaercher.com - Veranstalter meldet min. 2 Wochen vorher die genaue Anlieferungs- und Abholadresse sowie die Kontaktperson vor Ort (inkl. Name und Natelnummer)
- Der Spediteur avisiert die Kontaktperson vor Ort 30 Min. vor Anlieferung

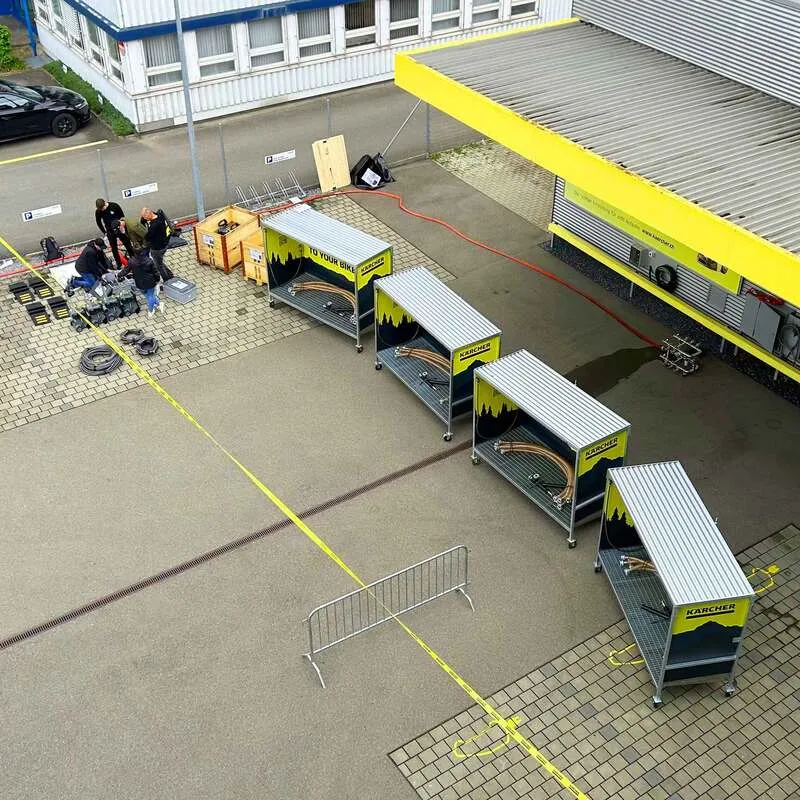

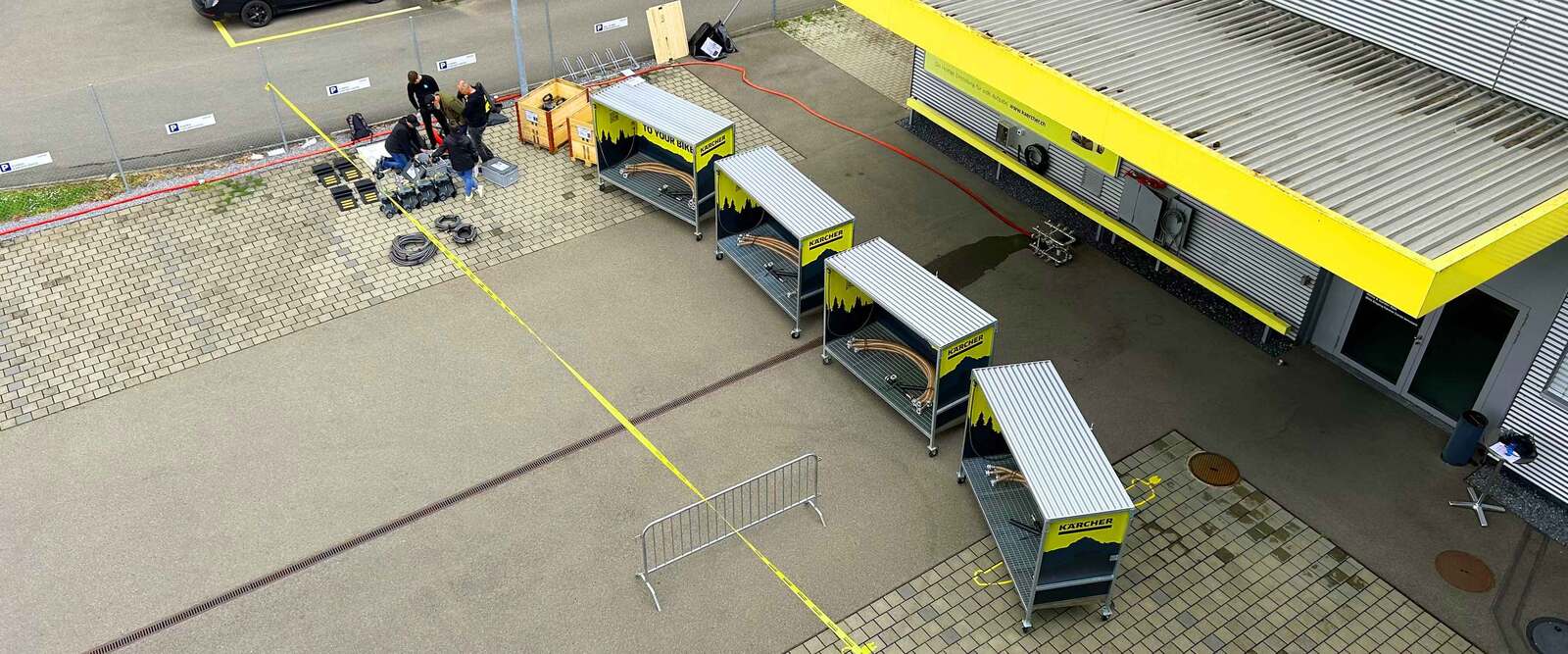

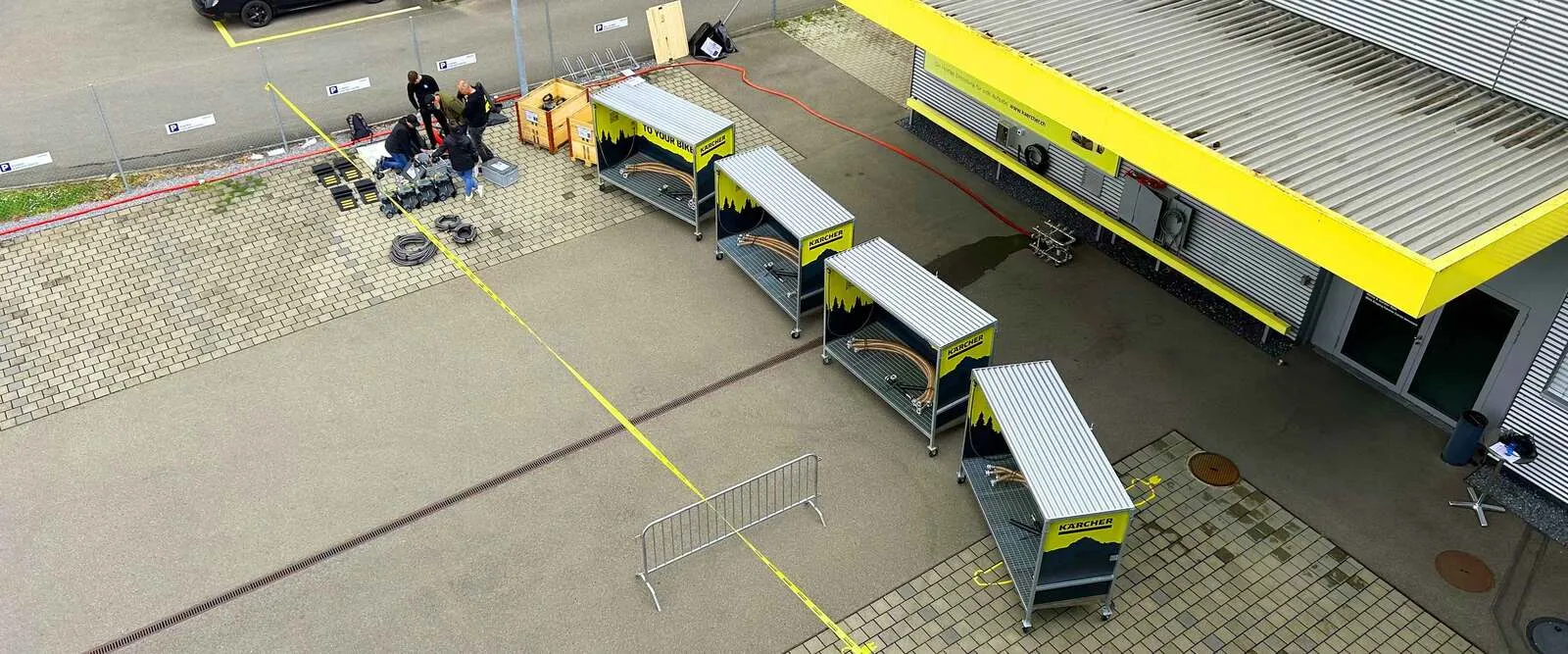

Platzierung der Bike Cleaning Stations
Platzierung der Waschboxen und Ausnivellierung mit Hilfe des Wagenhebers in der Werkzeugkiste
- Ablauf hinten rechts muss etwas tiefer sein
- Abwasserschacht befindet sich im Idealfall hinter den Boxen
Installation Abwassermanagement
- Schachtdeckel für Abwasser öffnen mit Hilfe der beiden Kanaldeckelheber oder dem Hydrantschlüssel (genannte Werkzeuge befinden sich in der Werkzeugkiste)
- Warndreieck über den offenen Abwasserschacht platzieren
- Ablaufwinkelrohr mittels Storzkupplung an Waschbox-Ablauf anbringen
→ Entlüftungsrohr muss immer senkrecht nach oben zeigen - Ablaufschläuche nach Längen-Bedarf anhängen und letztes Stück (ohne Storzkupplung) in den Abwasserschacht platzieren
Frischwassermanagement
- Hinter jeder Box einen Hochdruckreiniger platzieren
- Wasserbatterie mittig hinter den Boxen platzieren und Frischwasserversorgung anhängen
→ Im Idealfall mit Feuerwehrschlauch (Storzkupplung) vom Hydrant
→ Alternativ kann das Frischwasser auch über die 4 stirnseitigen Geka-Kupplungen angehängt werden. In der Wasserbatterie ist ein Druckreduzierer integriert, bauseits braucht es druckseitig daher keine Einstellung/Reduzierung - Wo sinnvoll Kabel-/Schlauchbrücken anbringen (z.B. um Durchfahrt Verkehr gewährleisten zu können)
- Wasserschläuche (8 m für die beiden inneren Bike Cleaning Stations und 12 m für die beiden äusseren Bike Cleaning Stations) an der Wasserbatterie anhängen und zu den 4 Waschboxen und Hochdruckreiniger ziehen
a.) Die 4 Hochdruckreiniger über Geka-Kupplung am Frischwasser anschliessen
b.) Die 4 Wasserhahnen (für den jeweiligen Spühlschlauch) auf der äusseren linken Seite der Waschboxen über Geka-Kupplung am Frischwasser anschliessen → Kugelhahn beim Spühlschlauch in der Waschbox nur bei Reinigungsbedarf öffnen, damit die Spritzpistole am Spühlschlauch nicht tropft falls sie nicht genügend zugedreht ist
c.) Die 4 Abwasser-Jets an den Ablaufwinkelrohren über Geka-Kupplung am Frischwasser anschliessen
→ Kugelhahn nur bei Reinigungsbedarf öffnen, ansonsten ist der Wasserverbrauch viel zu hoch
Installation Waschtechnik
- HD-Schlauch inkl. HD-Pistole an die Hochdruckreiniger anschliessen, HD-Schlauch unter der Box durchziehen, mit Kabelbinder am Waschbox-Bein hinten rechts befestigen und HD-Pistole in der vorgesehenen Halterung in der Waschbox innen rechts platzieren
- Stromkasten (bauseits vorhanden) hinter den Waschboxen platzieren und Hochdruckreiniger anschliessen
→ Stromkasten vor Witterung schützen - Testen der Bike Cleaning Stations
→ Check, ob alle Kugelhähnen (Wasserbatterie, Ablaufwasser-Jets, Spülschläuche in Waschboxen) geschlossen sind
→ Hydrant oder einzelne Wasserhähnen öffnen, danach alle benötigten Kugelhähnen öffnen
→ Hochdruckreiniger einstellen
→ Entlüftung und Funktions- und Dichtigskeitscheck aller 4 Hochdruckreiniger, aller 4 Abwasser-Jets und aller 4 Spülschläuche

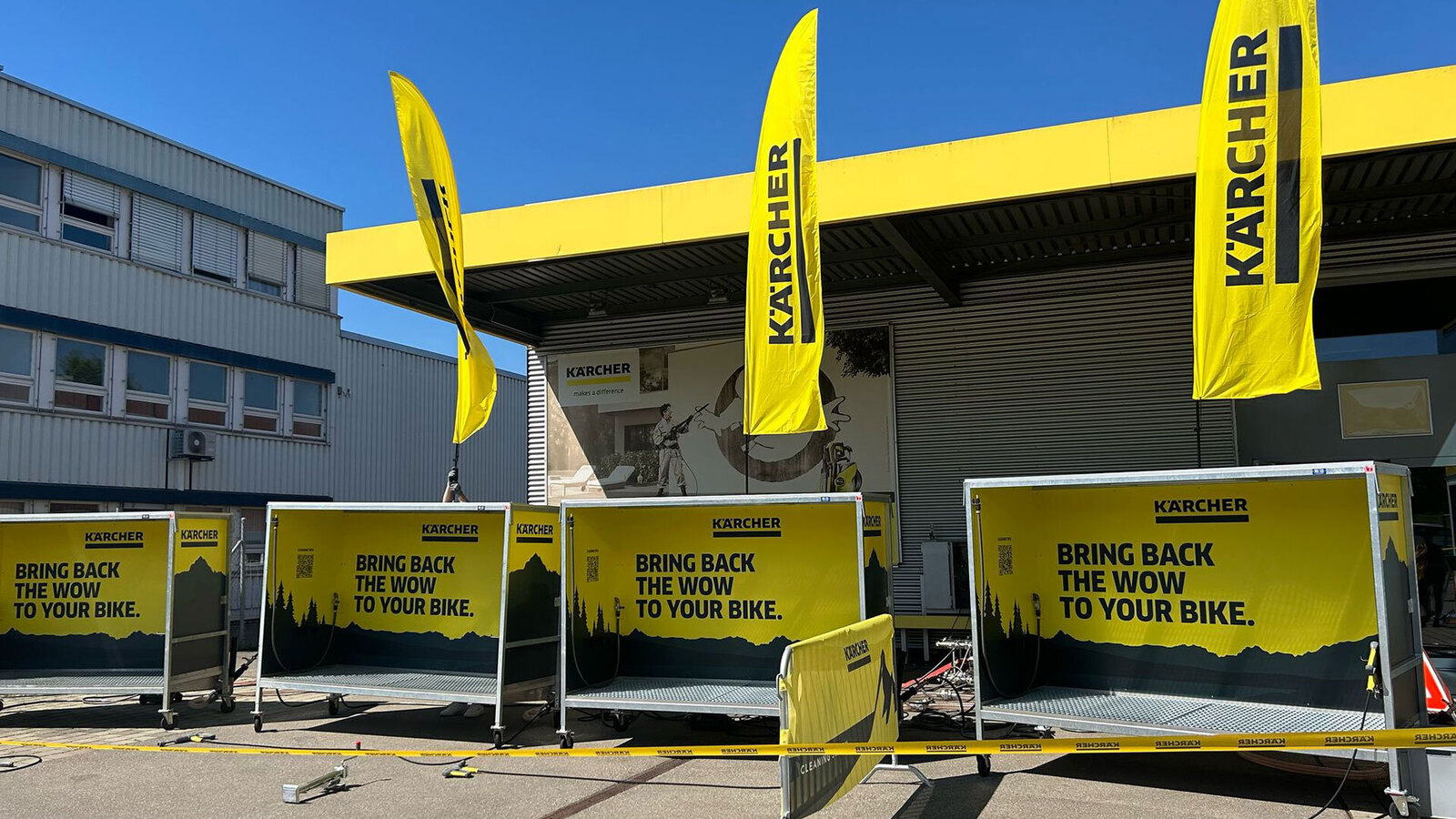

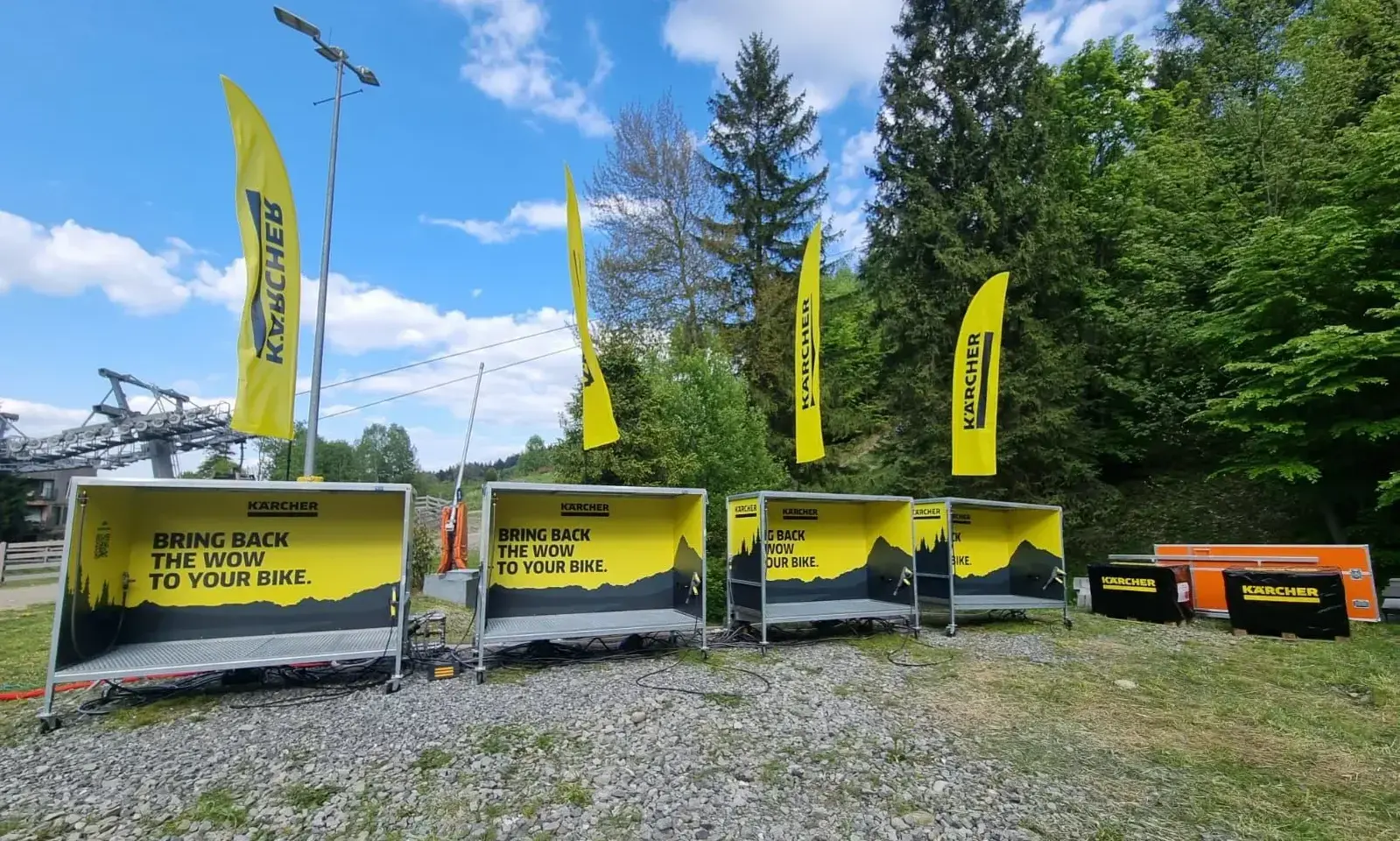

Installation Branding
- Beachflags zusammensetzen und auf jeder Box am dafür vorgesehenen Rotor anbringen
- Bike Cleaning Stations mit Absperrgitter abtrennen und Hussen über die Gitter montieren
Zwischenlagerung Material
- Alles Material verräumen in den beiden Europaletten und mit Holzdeckel sowie Paletten-Hussen zudecken
- Foto machen der Bike Cleaning Station und per E-Mail senden an tanja.mosberger@kaercher.com oder per Whatsapp an 079 293 36 66
Unterhalt Bike Cleaning Stations
Je nach Wetterverhältnis müssen die Bike Cleaning Stations in längerem oder kürzerem Intervall geprüft/gereinigt werden:
- Sichtkontrolle ob alles einen guten Eindruck macht
- Check ob Schmutzwasser abläuft
- Check ob alle Hochdruckreiniger funktionieren
- Dichtigkeitscheck Frischwasser- und Abwassermanagement (Schläuche, Schlauchverbindungen, Wasserbatterie und Kugelhähnen)
- Zwischenreinigung wo nötig (Waschboxen, Platz, Abwasserschacht etc.)
Bei Bedarf gibt es drei Kisten mit Werkzeug und Ersatzmaterial:
- Werkzeug-Kiste mit Werkzeug, Kabelbinder, Klebeband etc.
- Ersatzmaterial-Kiste mit Ersatz Wasserschlauch, HD-Schlauch, -Pistole und -Strahlrohr
- Kleinmaterial-Kiste (in der Ersatzmaterial-Kiste) mit Geka-Kupplungen, Schlauch-Briden, Storz-Kupplungen, Schnellkupplungen, HD-Düsen, etc.
Endreinigung
- Absperrgitter-Hussen mit dem Hochdruckreiniger abspritzen und trocknen lassen
- Bei Bedarf: Beachflags mit dem Hochdruckreiniger abspritzen und trocknen lassen
- Faltdreieck Achtung mit dem Hochdruckreiniger abspritzen und trocknen lassen
- Abwassergitter in Bike-Waschbox rausnehmen und reinigen
- Schmutz in Alu-Wanne rausschwemmen mit dem Spülschlauch
- Nachreinigung der Alu-Wanne sowie Reinigung aller Dibond-Platten von aussen und innen mit dem Hochdruckreiniger
- Abwasserrohre mit dem Abwasser-Jet am Ablaufwinkelrohr und/oder Hochdruckreiniger durchspülen
- Kabel-/Schlauchbrücken mit dem Hochdruckreiniger abspritzen
- Wasserbatterie mit dem Hochdruckreiniger abspritzen
→ Mindestabstand von 15 - 20 cm einhalten - Hochdruckreiniger, -Schläuche und -Pistolen mit dem Hochdruckreiniger abspritzen
→ Mindestabstand von 15 - 20 cm einhalten - Frischwasserschläuche mit dem Hochdruckreiniger abspritzen
- Bei Bedarf: Gebrauchtes bzw. schmutziges Ersatzmaterial, Werkzeug, etc. reinigen
- Frischwasserzufuhr (Hydrant oder einzelne Wasserhähnen) abstellen und Druck ablassen, indem das Restwasser über die HD-Pistolen, Spritzpistolen an den Spühlschläuchen und Abwasser-Jets geleert wird. Dann können alle Schläuche abgehängt werden
- Bei der Wasserbatterie die 4 stirnseitigen Geka-Deckel öffnen und Wasserbatterie kippen, um Restwasser zu entleeren. Geka-Deckel wieder montieren
Die Bike Cleaning Stations sind in gereinigtem und funktionierendem Zustand wieder bereitzustellen für den Abtransport. Schäden oder fehlende Teile müssen umgehend an Kärcher Schweiz, Tanja Mosberger per Telefon 079 293 36 66 oder E-Mail tanja.mosberger@kaercher.com gemeldet werden.
Material verpacken

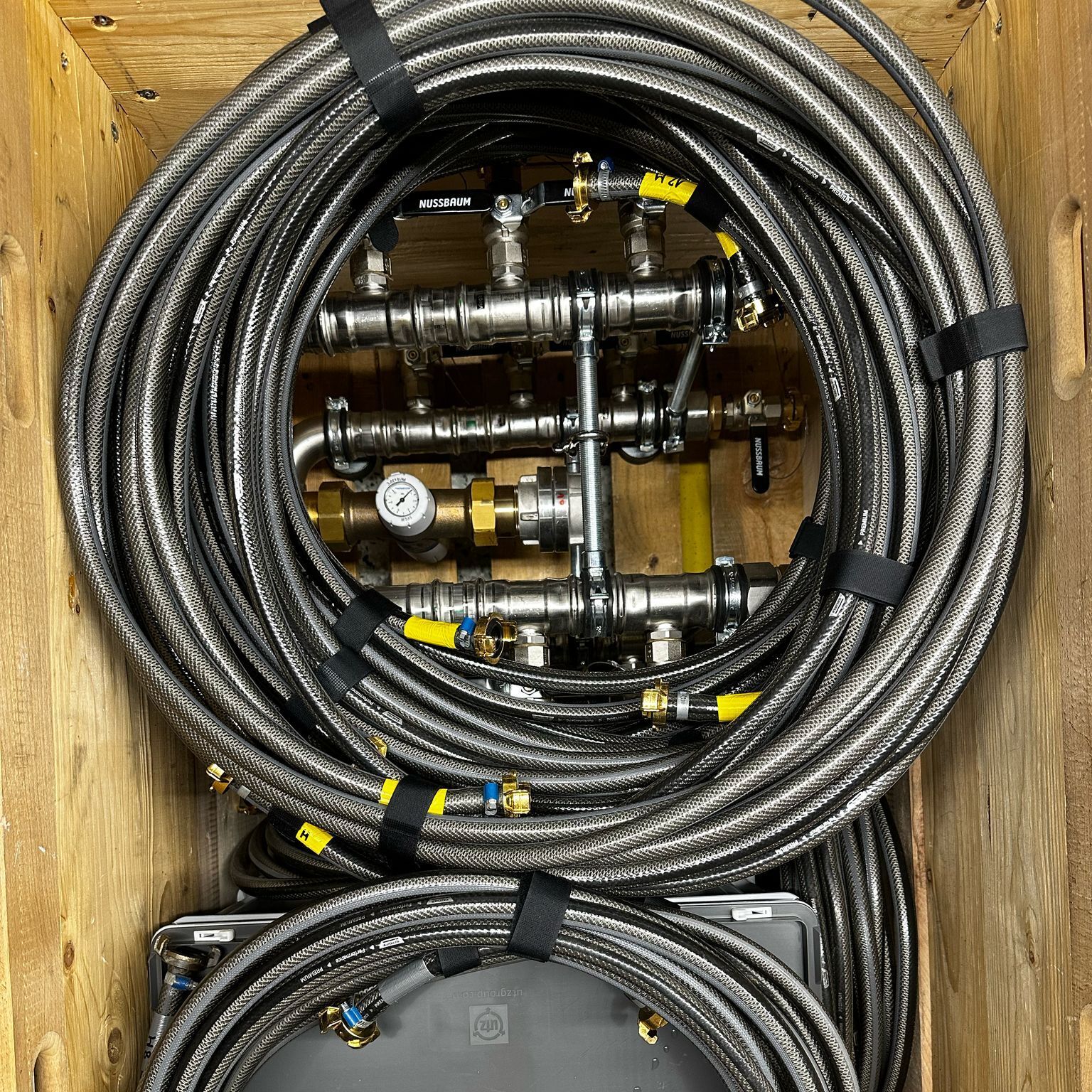

PALETTE 1/2 RICHTIG BEFÜLLEN
- 1x Wasserbatterie
- 1x Ersatzmaterial-Kiste mit 1x Kleinmaterial-Kiste drin
- 1x Werkzeug-Kiste
- 6x Frischwasserschlauch 8 m (grau)
→ aufrollen mit Ø 60 cm und mit je 3 Klett binden - 6x Frischwasserschlauch 12 m (gelb)
→ aufrollen mit Ø 80 cm und mit je 3 Klett binden - Mit Holzdeckel verschliessen und Paletten-Husse drüber ziehen

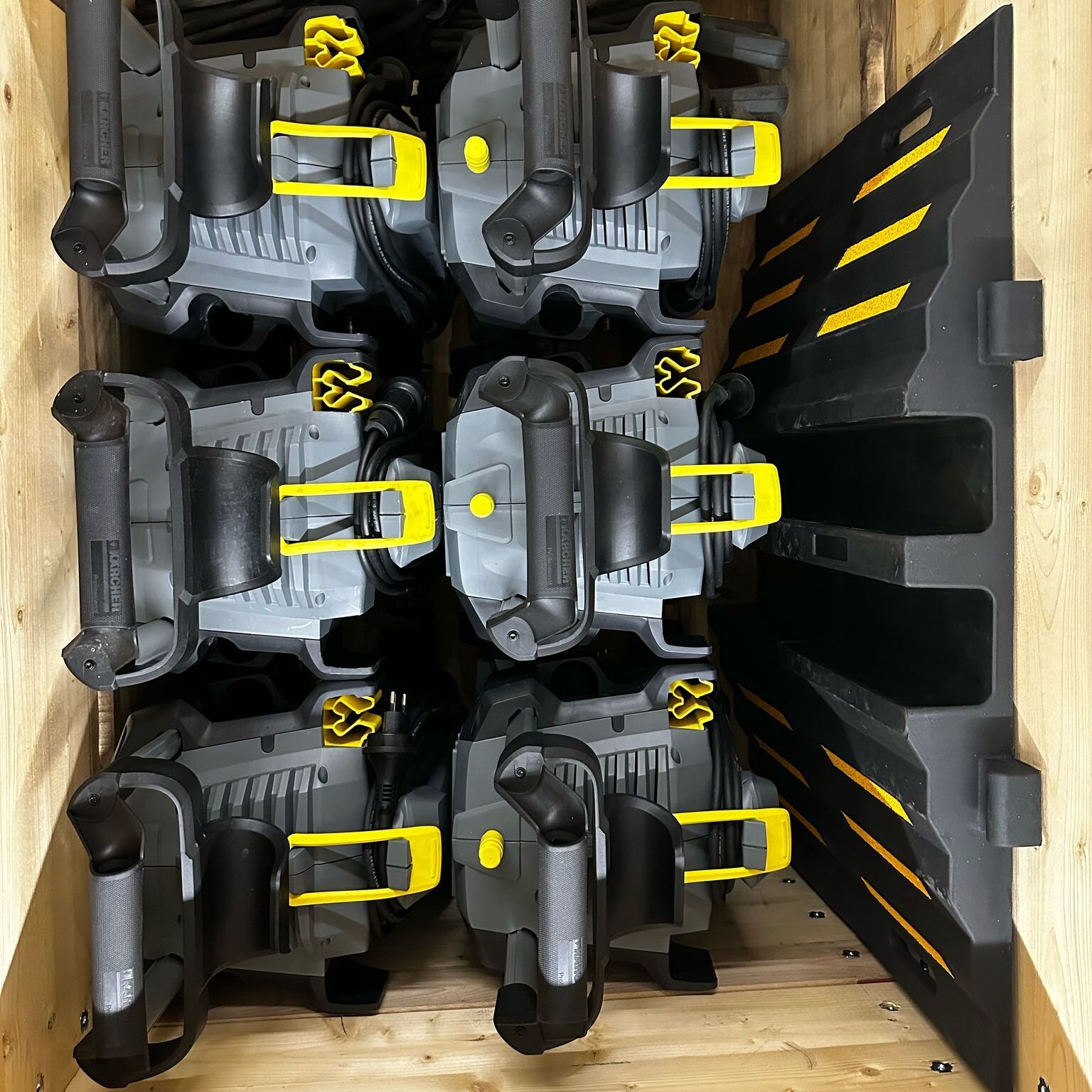

PALETTE 2/2 RICHTIG BEFÜLLEN
- 6x Hochdruckreiniger HD 5/12
- 4x HD-Pistole inkl. HD-Schlauch
→ aufrollen und je 2 Klett-Kabelbinder anbringen - 4x Kabel-/Schlauchbrücke
- 1x Faltdreieck Achtung → verpackt in roter Hülle
- 4x Beachflags → verpackt in schwarzen Hüllen
- 5x Absperrgitter-Hussen
- Mit Holzdeckel verschliessen und Paletten-Husse drüber ziehen

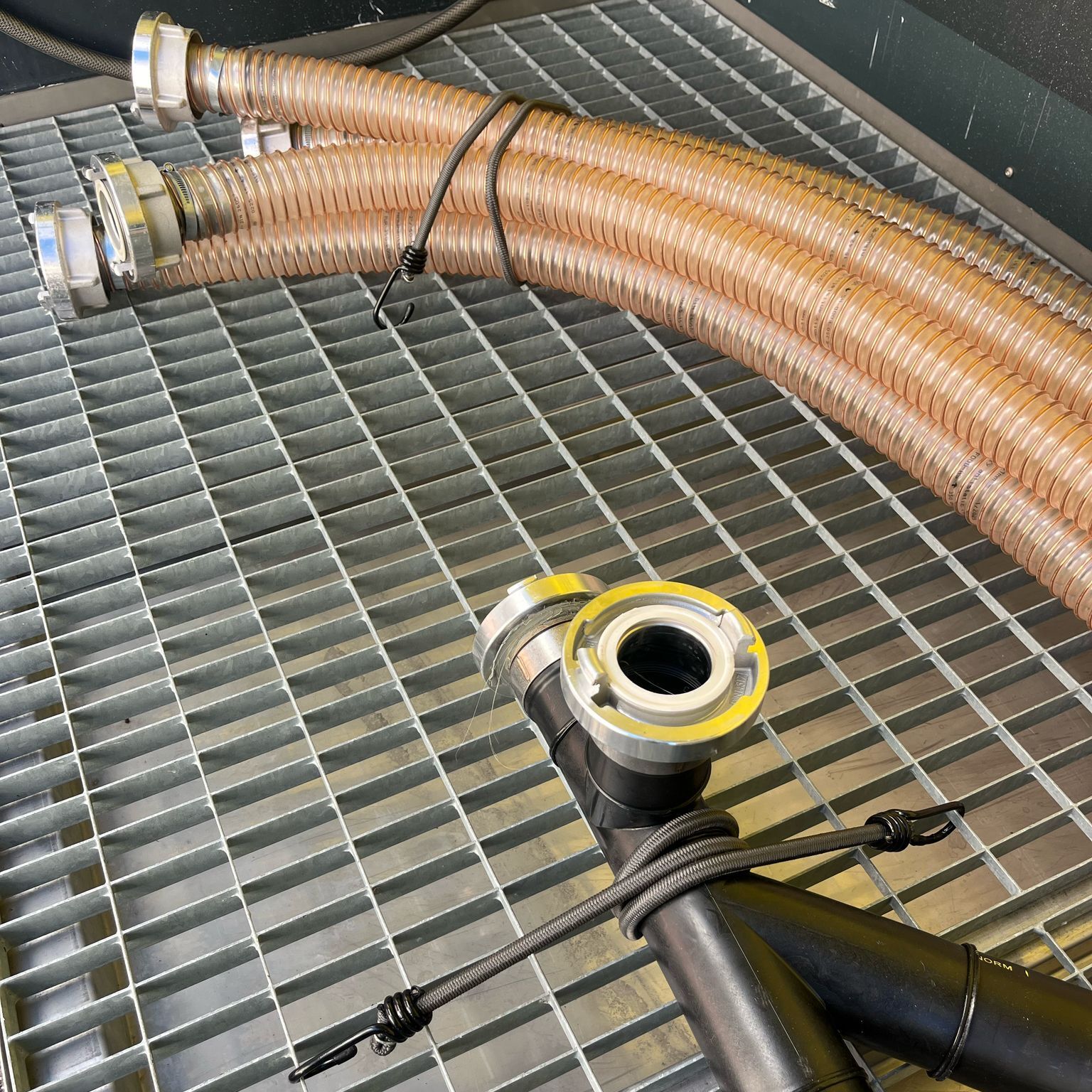

VIER WASCHBOXEN RICHTIG BEFÜLLEN
- Je 6 Abwasserschläuche pro Box
→ mit 2 Gummispinnen befestigen - Je 1 Ablaufwinkelrohr pro Box
→ mit einer Gummispinne befestigen
Bereitstellung und Abtransport
- Die komplette Organisation läuft über Kärcher Schweiz, Tanja Mosberger 044 846 67 09 / 079 293 36 66 / tanja.mosberger@kaercher.com
- Der Spediteur avisiert die Kontaktperson vor Ort 30 Min. vor Abholung.
